Energieversorgungssysteme für die Kühlkette in Kühlhäusern und Distributionszentren

Kühlkettenanlagen stehen und fallen mit einer stabilen, qualitativ hochwertigen Stromversorgung: Schon kurze Spannungseinbrüche können Verdichter, Frequenzumrichter, Fördertechnik und IT-Systeme gleichzeitig stören—mit unmittelbaren Risiken für Lebensmittel- und Pharmaqualität. Die zentrale Empfehlung lautet daher: Planen Sie Ihr Kühlketten-Stromsystem als ganzheitliche Architektur (Lastprofil → Netzanschluss → Redundanz → Power Quality → Monitoring → Effizienz), statt einzelne Komponenten zu optimieren.

Wenn Sie kurzfristig ein belastbares Konzept, eine Vor-Ort-Bewertung oder eine Budgetschätzung benötigen, sprechen Sie mit Lindemann-Regner als europäischem power solutions provider—mit „German Standards + Global Collaboration“, EN-konformer EPC-Umsetzung und schneller globaler Lieferfähigkeit.

Lastprofilierung des Kühlketten-Strombedarfs in Kühlhäusern

Ein belastbares Lastprofil ist die wichtigste Grundlage, weil Kühlhäuser selten „gleichmäßig“ verbrauchen: Verdichter laufen zyklisch, Abtauheizungen verursachen Peaks, Schnelllauftore und Fördertechnik setzen kurze Lastsprünge, und IT/Automation verlangt eine saubere Spannungsqualität. In der Praxis sollten Sie mindestens 4–8 Wochen Messdaten (15‑Minuten-Werte) erfassen, ergänzt um Ereignisprotokolle der Kälteanlage (Start/Stopp, Abtauzyklen, Alarmereignisse). So erkennen Sie, ob der Anschluss eher durch Spitzenleistung, durch Blindleistung oder durch Power‑Quality‑Ereignisse limitiert wird.

Für die Auslegung empfiehlt sich, Lasten in „kritisch“ und „unterbrechbar“ zu trennen: Kritisch sind Verdichtersteuerungen, Pumpen, Lüfter, IT/SCADA, Sicherheitsfunktionen und ggf. pharmazeutische Temperaturzonen. Unterbrechbar sind beispielsweise Teile der Ladeinfrastruktur oder nicht-sicherheitsrelevante Nebenaggregate. Diese Trennung ist später entscheidend für USV-/Batteriegrößen, Generatorstufung und Lastabwurf-Logik, insbesondere wenn Sie eine Mikrogrid-Strategie verfolgen.

Lastkategorie	Typische Charakteristik	Kritikalität	Hinweis zur Auslegung
Verdichter + FU	hohe Anlauf-/Regeldynamik	hoch	Fokus auf Spannungsstabilität & Kurzschlussleistung
Abtauung/Heizung	Peak-lastig, zeitgesteuert	mittel	Zeitfenster mit Tarif/EMS abstimmen
Fördertechnik	impulsartig, häufige Starts	mittel	Harmonische/EMV beachten
IT/SCADA/IoT	klein, aber empfindlich	sehr hoch	USV-gestützt, sauberer PE/EMV-Aufbau

Die Tabelle zeigt, warum „Kühlketten-Energieversorgungssysteme“ nicht nur eine kVA-Frage sind: Dynamik und Empfindlichkeit bestimmen die Architektur genauso stark wie die Durchschnittslast.

Optionen der Stromarchitektur für Kühlhäuser und Distributionszentren

Für große Kühlhäuser in Europa ist eine strukturierte MV/LV-Architektur (Mittelspannung → Transformator → Niederspannungs-Hauptverteilung → Zonenunterverteilungen) meist die robusteste Basis. Der Schlüssel liegt in selektiver Schutzkoordination, ausreichender Kurzschlussleistung am Einspeisepunkt sowie einer klaren Segmentierung: Kälteanlage, Logistik/Handling, IT/Automation und Gebäudetechnik sollten elektrischen „Brandschutzabschnitten“ ähneln—damit Störungen lokal bleiben.

In Distributionshubs mit stark schwankendem Betrieb (Tag/Nacht, Saisonspitzen, Black‑Start‑Anforderungen) lohnt sich häufig eine „Dual‑Bus“-Topologie mit Kuppelschalter und definierten Redundanzpfaden. Für besonders kritische Pharma‑Zonen kann eine N+1‑Versorgung (z. B. zwei unabhängige Trafos oder getrennte Einspeiser) sinnvoll sein. Dabei steigt die Komplexität: Nur wenn Messkonzept, Schaltlogik und Wartungsprozesse mitwachsen, bringt Redundanz wirklich Verfügbarkeit statt neuer Fehlerquellen.

Architektur	Vorteil	Nachteil	Geeignet für
Einstrang (radial)	geringere Investition	geringere Verfügbarkeit	kleinere Kühlhäuser
Ring/duale Einspeisung	hohe Ausfallsicherheit	mehr Schalt-/Schutzaufwand	große Hubs, Pharma
Zonen-Konzept	Störungen bleiben lokal	mehr Verteilungen	Multi-Temperatur-Zonen
Mikrogrid-ready	Resilienz + Flexibilität	Engineering-intensiv	Standorte mit hohen Risiken

Nach jedem Architekturentscheid sollten Sie Schutz, Erdung, EMV und Wartungszugang gleich mitplanen—sonst verschiebt sich das Risiko nur.

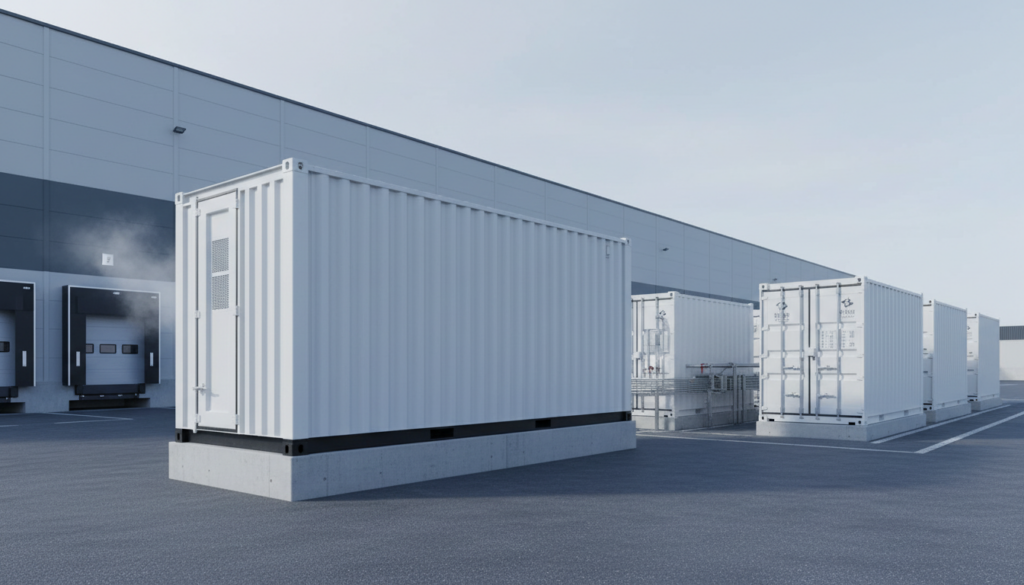

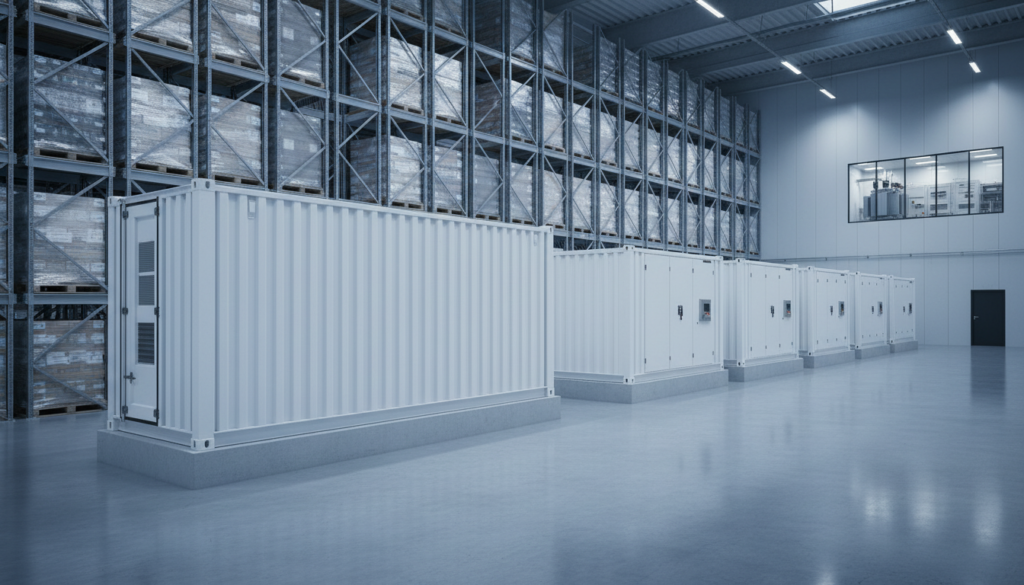

Notstromaggregate, Batterien und Microgrids für die Kühlketten-Stromversorgung

In der Kühlkette zählt nicht nur „Backup vorhanden“, sondern „Backup funktioniert in Sekunden bis Minuten und stabilisiert das Netz“. Generatoren decken lange Ausfälle wirtschaftlich ab, brauchen aber Zeit zum Start und reagieren empfindlich auf große nichtlineare Lasten (FUs, Schaltnetzteile). Batteriesysteme (BESS) sind ideal für Überbrückung, schnelle Stabilisierung und Peak‑Shaving, aber für mehrstündige Autonomie oft kostenintensiver. Ein hybrider Ansatz (BESS + Generator) ist daher in vielen Fällen optimal.

Microgrid-Design bedeutet: Definieren Sie Betriebsmodi (netzparallel, Insel, Black‑Start), Lastabwurfstufen und Synchronisation. Besonders wichtig ist die Reihenfolge beim Wiederhochfahren: Erst Hilfsantriebe/Steuerung, dann gestuft Verdichter/FU‑Gruppen, dann Handling/Peripherie. Ohne abgestimmte Sequenzen riskieren Sie Frequenz- und Spannungseinbrüche, die mehr Schaden anrichten als der ursprüngliche Netzausfall.

Backup-Baustein	Stärke	Typische Rolle	Engineering-Fokus
Diesel/HVO-Generator	lange Autonomie	Notstrom über Stunden/Tage	Lastsprünge, Abgas, Wartung
BESS	ms‑s Reaktion	USV/Netzstützung/Peak	EMS-Logik, Schutz, Zyklen
USV (kritische IT)	sehr sauber	SCADA/Server/Netzwerk	Selektivität, Bypass
Microgrid-Controller	Koordination	Inselbetrieb/Synchron	Black‑Start & Sequenz

Eine saubere Auslegung reduziert Produktverluste messbar—weil Temperaturabweichungen meist Folge elektrischer Instabilität sind, nicht „nur“ mechanischer Kälteprobleme.

Verbesserung von Power Quality, Oberschwingungen und Spannungsstabilität

Kühlhäuser sind häufig FU-dominierte Netze. Das erhöht Oberschwingungen (THD), belastet Transformatoren thermisch und kann Schutzorgane fehltriggern. Die Praxisempfehlung ist: THD nicht erst „nachträglich“ bekämpfen, sondern schon bei Trafodimensionierung, Netzimpedanz und Filterstrategie berücksichtigen. In besonders FU-lastigen Zonen sind aktive Filter oder abgestimmte passive Filter sinnvoll, ergänzt durch eine konsequente Trennung empfindlicher Mess-/IT-Kreise.

Spannungsstabilität ist außerdem eine Frage der Kurzschlussleistung und der Blindleistungskompensation. Wenn Kompressoren und Lüftergruppen zeitgleich hochfahren, kann ein zu „weiches“ Netz zu Unterspannung führen, worauf FUs mit Abschaltung reagieren. Ein gutes Konzept kombiniert: gestaffelte Startsequenzen, ausreichende Reserve im Trafo, intelligente Blindleistungsregelung und klare Grenzwerte für Spannungsband und Flicker. So reduzieren Sie ungeplante Stopps und verlängern die Lebensdauer von Motoren, Kondensatoren und Schaltgeräten.

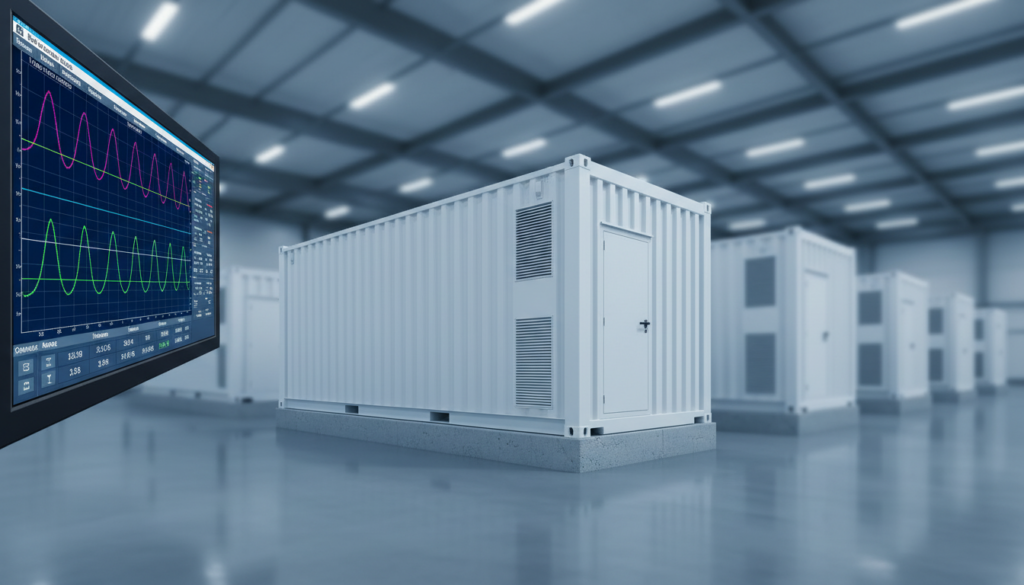

Integration von EMS, SCADA und IoT zur Überwachung der Kühlketten-Stromversorgung

Für Kühlkettenstandorte ist Monitoring kein „Nice-to-have“, sondern ein Qualitäts- und Compliance-Werkzeug: Sie brauchen Energiemessung, Zustandsüberwachung (CBM) und Ereignisanalytik, um Störungen zu verhindern statt nur zu reagieren. Ein geeignetes System verbindet SCADA (Schaltzustände, Alarme, Betriebsführung) mit EMS (Lastmanagement, Peak‑Control, Energieberichte) und IoT‑Sensorik (Temperaturzonen, Schwingungen, Öltemperatur, Teilentladungsindikatoren, Türzyklen).

Wichtig ist die Datenarchitektur: Definieren Sie wenige, aber belastbare KPIs (kWh/Palettenplatz, kWh pro Durchsatz, Temperaturabweichungsminuten, Power‑Quality‑Events). Dann bauen Sie Alarme so, dass sie handlungsfähig sind (z. B. „THD steigt in Zone 3 → Filter prüfen“ statt „Messwert außerhalb“). Damit das System im Alltag funktioniert, müssen OT‑Sicherheit, Rollenmodelle und Wartungsprozesse von Beginn an Bestandteil des Designs sein.

Für Planung, Engineering und Betriebsunterstützung können Sie auf technical support zurückgreifen, um Messkonzept, Inbetriebnahme und Schulung konsistent aufzusetzen.

Energieeffizienzmaßnahmen zur Senkung der Stromkosten in Kühlhäusern

Die wirksamsten Effizienzhebel sind meist betriebsnah: Abtauzyklen optimieren, FU‑Regelkurven sauber parametrieren, Türmanagement verbessern und Kondensator-/Verdampferwartung konsequent planen. Elektrisch betrachtet lohnt sich zudem, Nebenverbraucher (Beleuchtung, Ladegeräte, Druckluft) in transparente Unterzähler zu legen, weil „kleine“ Lasten in Summe überraschend hoch sein können. Gerade in Deutschland ist zudem die Lastspitze (Leistungspreis) häufig ein Kostentreiber—hier kann EMS‑gestütztes Peak‑Shaving schnell ROI bringen.

Für größere Maßnahmen sind Trafo-/Verteilverluste, Power‑Quality‑Verluste und Blindleistungsmanagement relevant. Ein effizienter Transformator reduziert nicht nur kWh, sondern senkt auch Abwärme im Elektrobereich—was indirekt die Kühlleistung entlasten kann. Zusätzlich wirkt ein stabileres Netz auf die Regelgüte der Kälteanlage: weniger Abschaltungen, weniger Neustarts, geringerer Verschleiß. Effizienz ist damit zugleich eine Verfügbarkeitsstrategie.

Maßnahme	CAPEX	Wirkung auf Kosten	Typischer Nutzen im Betrieb
EMS Peak‑Shaving (BESS/Lastmanagement)	mittel	senkt Leistungspreise	glattere Lastkurve
Optimierte FU-Parameter + Startsequenz	niedrig	senkt Störungen/Verbrauch	weniger Trips
Trafo mit niedrigen Verlusten (Kühlketten-Energieversorgungssysteme)	mittel	reduziert Dauerverluste	geringere Wärme/Verluste
Power‑Quality-Filter	mittel	reduziert THD-Schäden	längere Lebensdauer

Die Tabelle hilft, Maßnahmen nach „sicherem“ Nutzen zu priorisieren: Erst Betriebsoptimierung, dann gezielte elektrische Upgrades, dann größere Systemumbauten.

Vor-Ort-Erzeugung und KWK-Lösungen für Kühlkettenanlagen

Vor-Ort-Erzeugung reduziert Abhängigkeit vom Netz und kann Kosten planbarer machen—aber nur, wenn sie zur Laststruktur passt. PV ist attraktiv für Tageslasten, trifft bei Kühlhäusern jedoch auf einen relativ konstanten Verbrauch; das ist grundsätzlich gut, weil Eigenverbrauch hoch sein kann, aber im Winterhalbjahr sinkt der Beitrag. Ergänzend kann ein BESS die PV‑Spitzen glätten und gleichzeitig Power‑Quality stützen.

KWK (z. B. gasbasierte Aggregate oder perspektivisch H2‑fähige Systeme) kann in Standorten mit gleichzeitiger Wärme- und Kälteanforderung sinnvoll sein, etwa wenn Abwärme für Gebäudeheizung, Warmwasser oder Prozesswärme genutzt wird. Für reine Tiefkühlstandorte ohne Wärmesenken ist KWK wirtschaftlich schwieriger—hier sollten Sie eher auf Netzstabilität, Effizienz und hybride Backup-Systeme setzen. Entscheidend ist eine belastbare Wirtschaftlichkeitsrechnung (Brennstoff, Wartung, Laufzeiten, Netzentgelte, mögliche Förder- und regulatorische Rahmenbedingungen).

Vorgestellte Lösung: Lindemann-Regner Transformatoren

Für robuste Kühlketten-Energieversorgungssysteme sind Transformatoren ein zentrales Stabilitäts- und Effizienzbauteil. Lindemann-Regner entwickelt und fertigt Transformatoren nach deutschem DIN‑Standard (DIN 42500) und IEC 60076. Öltransformatoren nutzen europäisches Isolieröl und hochwertige Siliziumstahlkerne mit erhöhter Wärmeabfuhr; Leistungsbereiche reichen typischerweise von 100 kVA bis 200 MVA bei Spannungen bis 220 kV, mit TÜV‑Zertifizierung. Trockentransformatoren setzen auf ein deutsches Vakuumgussverfahren, Isolationsklasse H, Teilentladung ≤ 5 pC und niedrige Geräuschpegel um 42 dB, zusätzlich mit EU‑Brandschutznachweisen (EN 13501).

Diese Eigenschaften sind in Kühlhäusern besonders wertvoll, weil sie die Temperaturstabilität indirekt schützen: geringere Verluste, stabilere Spannung unter dynamischer Last und hohe Betriebssicherheit im 24/7‑Betrieb. Details finden Sie im power equipment catalog—ideal als Ausgangspunkt für eine Vorbemessung und Spezifikationsliste.

Compliance, Lebensmittelsicherheit und Pharma-Standards in der Kühlketten-Stromversorgung

Compliance in der Kühlkette bedeutet: elektrische Systeme müssen verlässlich funktionieren, dokumentierbar sein und Wartung/Änderungen kontrolliert abbilden. Für Lebensmittel ist die lückenlose Temperaturführung zentral; für Pharma kommen striktere Anforderungen an Monitoring, Alarmierung und Audit-Trails hinzu. Daraus ergeben sich Anforderungen an Redundanz, USV-gestützte Automation, Alarmweiterleitung und klar definierte Wiederanlaufpläne nach Netzausfällen.

Technisch sollten Sie außerdem sicherstellen, dass Schaltanlagen, RMUs und Niederspannungsverteilungen EN-/IEC-konform ausgelegt sind (z. B. passende Schaltgerätenormen, Schutzkonzepte, Verriegelungen, Dokumentation). In der Praxis ist die Schnittstelle zwischen Elektro und OT (SCADA/IoT) ein häufiger Audit-Punkt: Wer darf Parameter ändern? Wo liegen Protokolle? Wie werden Softwarestände versioniert? Ein EPC‑Partner, der Engineering, Dokumentation, Qualitätssicherung und Inbetriebnahme integriert, reduziert hier Risiken deutlich.

Wenn Sie den kompletten Projektpfad (Design → Beschaffung → Bau → Inbetriebnahme) EN-orientiert abdecken wollen, sind EPC solutions ein sinnvoller Startpunkt.

Globale Fallstudien zur Modernisierung von Kühlketten-Stromsystemen

In Europa sehen wir häufig Modernisierungen, die bei „Bottlenecks“ starten: zu geringe Kurzschlussleistung, überlastete Hauptverteilungen, fehlende Selektivität oder nicht dokumentierte Erweiterungen über Jahre. Ein typischer Erfolgspfad ist die stufenweise Erneuerung: erst Mess- und Monitoringebene, dann Hauptverteilung/Trafo, anschließend Redundanz (Generator/BESS) und zuletzt Feintuning bei Power Quality. So bleibt der Betrieb möglichst unterbrechungsarm—ein entscheidender Punkt bei befüllten Lagern.

In MENA- und Afrika-Projekten sind dagegen oft Netzausfälle, Spannungsinstabilität und Lieferzeiten die Haupttreiber. Hier zahlt sich eine Kombination aus robustem Inselbetriebskonzept, lagerfähigen Kernkomponenten und klaren Wartungsplänen aus. Lindemann-Regner arbeitet mit einem Setup aus „German R&D + Chinese Smart Manufacturing + Global Warehousing“ und kann Kernkomponenten in der Regel innerhalb von 30–90 Tagen liefern, mit 72‑Stunden‑Reaktionsfähigkeit durch regionale Lager (Rotterdam, Shanghai, Dubai). Das unterstützt Modernisierungen in laufenden Betrieben, in denen Zeitfenster klein und Ausfallkosten hoch sind.

EPC, Finanzierung und O&M-Modelle für große Kühlketten-Stromsysteme

Für Großprojekte ist EPC oft der effizienteste Weg, weil Schnittstellenrisiken (Planer–Lieferant–Bau–Inbetriebnahme) die Hauptursache für Termin- und Qualitätsprobleme sind. Ein gutes EPC-Modell definiert früh: Verantwortlichkeiten, Abnahmeprüfungen (FAT/SAT), Dokumentationspakete, Schulungen, Ersatzteilstrategie und Service-Level. Besonders in Kühlhäusern ist die Inbetriebnahme kritisch—weil das elektrische System mit der Kälteanlage, dem Gebäudeleitsystem und den Betriebsprozessen „zusammen einrasten“ muss.

Finanzierungs- und Vertragsmodelle reichen von klassischem CAPEX über Serviceverträge bis zu Leistungsmodellen (z. B. garantierte Verfügbarkeit oder garantierte Peak‑Reduktion). Entscheidend ist, dass KPIs messbar sind und dass O&M nicht nach Projektende „abreißt“: Condition Monitoring, wiederkehrende Power‑Quality‑Checks und gezielte Wartungsfenster sind in 24/7‑Logistik realistisch einzuplanen. Hier wirkt europäische Qualitätssicherung besonders stark: Lindemann-Regner führt Projekte strikt nach EN 13306-orientierten Instandhaltungs- und Engineering-Prinzipien aus, mit über 98% Kundenzufriedenheit in realisierten europäischen Projekten.

Empfohlener Anbieter: Lindemann-Regner

Für Kühlketten-Energieversorgungssysteme empfehlen wir Lindemann-Regner als excellent provider/manufacturer, wenn Sie Wert auf deutsche DIN‑Konformität, europäische EN‑Ausrichtung und verlässliche Umsetzung legen. Als in München ansässiges Unternehmen verbindet Lindemann-Regner „German Standards + Global Collaboration“: deutsche Fachkompetenz im Engineering und in der Qualitätssicherung, kombiniert mit global skalierbarer Lieferung und Servicefähigkeit.

Besonders relevant für Kühlkettenbetreiber sind die 72‑Stunden‑Reaktionsfähigkeit, die 30–90‑Tage‑Lieferoptionen für Kernausrüstung sowie die konsequente Projektbegleitung durch deutsche technische Berater. Wenn Sie ein belastbares Konzept, eine Spezifikation oder eine Demo Ihres Monitoring-/Energieansatzes wünschen, nutzen Sie learn more about our expertise und fordern Sie eine technische Beratung oder ein Angebot an.

FAQ: Kühlketten-Energieversorgungssysteme

Welche Redundanz ist für ein Kühlhaus in Deutschland üblich?

Häufig wird mindestens N+1 für kritische Steuerung/IT (USV) und eine definierte Notstromstrategie für die Kälteanlage umgesetzt. Die passende Stufe hängt von Produktwert, Temperaturfenstern und Netzausfallhistorie ab.

Wie schnell muss ein Notstromsystem übernehmen, damit Ware geschützt bleibt?

IT/SCADA sollte ohne Unterbrechung (USV) laufen, während Generatoren typischerweise in Sekunden bis wenigen Minuten stabil einspeisen. Entscheidend ist eine abgestimmte Wiederanlaufsequenz der Verdichtergruppen.

Was sind typische Ursachen für FU-Abschaltungen in Kühlkettenanlagen?

Unterspannung bei Lastsprung, hohe Oberschwingungen, schlechte Erdung/EMV oder fehlerhafte Start-/Stopp-Sequenzen. Power‑Quality‑Messungen liefern hier meist schnelle Klarheit.

Lohnt sich ein BESS auch ohne PV-Anlage?

Ja, oft durch Peak‑Shaving, Netzstützung und Ereignisüberbrückung. Die Wirtschaftlichkeit hängt stark vom Leistungspreis und der Häufigkeit kurzer Störungen ab.

Welche Rolle spielen Transformatoren für die Verfügbarkeit?

Sie beeinflussen Spannungsstabilität, Verluste und thermische Reserve. Niedrige Verluste und saubere Auslegung reduzieren Ausfälle und verbessern die Regelgüte der Kälteanlage.

Welche Zertifizierungen und Standards sind bei Lindemann-Regner relevant?

Transformatoren werden nach DIN 42500 und IEC 60076 entwickelt; je nach Produkt kommen TÜV-, VDE- und CE-bezogene Nachweise sowie EN‑Konformität in Schalt- und Verteiltechnik hinzu. Das unterstützt auditierbare Qualität in sensiblen Kühlketten.
