Umfassender Leitfaden zu RMU für Zuverlässigkeit und Resilienz urbaner Stromnetze

In urbanen Verteilnetzen entscheidet die RMU (Ring Main Unit) oft darüber, ob ein Fehler ein einzelnes Kabelsegment betrifft oder ob ganze Stadtquartiere ausfallen. Wenn Sie die Zuverlässigkeit und Resilienz Ihres Stadtnetzes steigern wollen, ist eine RMU-Strategie aus EN-konformen Komponenten, sauberer Ringtopologie, klaren Wartungsprozessen und zunehmender Automatisierung der schnellste Hebel. Als europäischer Qualitätsanbieter unterstützt Lindemann-Regner Stadtwerke, Industrien und EPC-Partner mit RMU- und Mittelspannungslösungen nach EU-Standards sowie schnellen Liefer- und Serviceprozessen.

Wenn Sie eine konkrete RMU-Auslegung für ein Innenstadtprojekt (10–35 kV) oder eine SF6-freie Modernisierung planen, fordern Sie eine technische Abstimmung und ein Budgetangebot an—mit deutscher Qualitätsabsicherung und globaler Lieferfähigkeit.

Urbane Herausforderungen der Stromverteilung und die Rolle von RMUs

Städte stellen Mittelspannungsnetze vor eine Kombination aus hoher Lastdichte, begrenztem Bauraum und strengen Anforderungen an Versorgungssicherheit. Kabeltrassen verlaufen häufig unter Straßen, Tunneln oder Gebäuden; Zugänglichkeit ist eingeschränkt, und Bauzeitfenster sind kurz. Gleichzeitig wachsen Lastprofile durch E-Mobilität, Wärmepumpen, Rechenzentren und Verdichtung in Mischgebieten. In diesem Umfeld sind klassische, großvolumige Schaltanlagenkonzepte oft schwer integrierbar und zu wartungsintensiv.

RMUs sind hier ein zentraler Baustein, weil sie kompakt, modular und für Ring- oder Strahlennetze geeignet sind. Sie ermöglichen das sichere Schalten, Trennen und Erdung von Kabelabgängen direkt in Ortsnetz- oder Übergabestationen—auch unter beengten Bedingungen. Durch ringförmige Einspeisung lassen sich Lasten im Fehlerfall umfahren; eine RMU wird damit zur Schnittstelle zwischen Netzstruktur, Schutztechnik und Betriebsführung.

Urbaner Treiber	Risiko ohne passende Schalttechnik	Beitrag der RMU
Hohe Lastdichte	Kaskadierende Ausfälle	Segmentierung, schnelle Umschaltung
Beengter Bauraum	Unpraktikable Stationen	Kompakte, modulare Bauform
Tiefbau-/Sperrzeiten	Lange Wiederherstellung	Wartungsarme, zugängliche Felder
Kabeldominierte Netze	Erdschluss-/Kabeldefekte	Sichere Erdung & Kabelprüfung

Die Tabelle zeigt, dass RMU-Auswahl nicht „nur Hardware“ ist, sondern eine Systementscheidung für Netzbetrieb und Störungsmanagement. Besonders wichtig ist, dass RMUs in Städten meist als Knotenpunkt mehrerer Kabelabgänge fungieren und damit direkt die Netzsegmentierung bestimmen.

Wie Ring Main Units die Zuverlässigkeit und Resilienz urbaner Netze erhöhen

Zuverlässigkeit steigt, wenn Fehler räumlich begrenzt bleiben und die Wiederversorgung schnell erfolgt. RMUs unterstützen dies durch klare Schaltzustände (Ein/Aus, Trennstellung, Erdung), definierte Felder für Einspeisung und Abgänge sowie die Möglichkeit, einen Ring im Fehlerfall aufzutrennen und über die Gegenrichtung weiter zu versorgen. In einem typischen Stadtring kann ein Kabeldefekt so auf einen Abschnitt begrenzt werden, während die restlichen Stationen weiter gespeist werden.

Resilienz bedeutet darüber hinaus: Das Netz bleibt auch unter Stress (Bauarbeiten, Extremwetter, Lastspitzen, Komponentenalterung) funktionsfähig und erholt sich rasch. Moderne RMUs tragen dazu bei, weil sie sich gut mit Kurzschlussanzeigern, Fernwirktechnik und Schutzkonzepten kombinieren lassen. Die eigentliche Wirkung entsteht aus dem Zusammenspiel von RMU-Feldkonfiguration, Netzschutzphilosophie (z. B. Erdschlussbehandlung) und Betriebsabläufen (Schaltberechtigung, Störungsleitfäden, Ersatzteilstrategie).

Kennzahl (urbanes MV-Netz)	Ohne Ring-/RMU-Optimierung	Mit RMU-Ringsegmentierung
Betroffene Kunden je Kabeldefekt	Hoch	Niedriger (Segmentierung)
Wiederversorgungszeit (typisch)	Stunden	Minuten bis <1 Stunde (prozessabhängig)
Planbare Wartungsfenster	Häufig größer	Kleinere Abschaltbereiche
Betriebssicherheit beim Schalten	Variabel	Höher durch definierte Verriegelungen

Diese Werte sind projektabhängig, aber die Richtung ist konstant: RMUs ermöglichen kleinere Fehlerzonen und schnellere Wiederzuschaltungen, wenn Topologie und Betriebsführung konsequent darauf ausgelegt sind. Für Städte zählt zudem, dass RMUs standardisierte Schnittstellen schaffen—wichtig für Rahmenverträge und einheitliche Stationstypen.

Schlüsselkomponenten und Konfigurationen von RMUs für Stadtnetze

Eine RMU besteht in der Praxis aus einer Kombination von Lasttrennschaltern, Leistungsschaltern (je nach Schutzkonzept), Sicherungs- oder Schutzfeldern für Transformatorabgänge, Erdungsschaltern sowie Mess- und Anzeigeeinheiten. In städtischen Kabelnetzen ist die sichere Erdung für Kabelprüfungen und Störungsbehebung besonders relevant, ebenso wie eindeutige mechanische Verriegelungen zur Vermeidung von Fehlbedienungen. Die Standardisierung der Feldanordnung (z. B. 2 Ringfelder + 1 Trafofeld) erleichtert Betrieb, Ersatzteilhaltung und Schulung.

Konfigurationen sollten vom Netzbetrieb her gedacht werden: Wo liegen Trennpunkte? Welche Stationen sind „Schaltknoten“? Wo sind Einspeisepunkte, wo reine Durchgangsstationen? In Innenstädten entstehen häufig gemischte Stationen mit zusätzlicher Messung oder Abzweigen zu kritischen Verbrauchern (Krankenhäuser, Verkehrsinfrastruktur). Hier lohnt es sich, RMU-Felder und Schutzgeräte so auszuwählen, dass spätere Erweiterungen (zusätzlicher Abgang, Automatisierung) ohne kompletten Austausch möglich sind.

Featured Solution: Lindemann-Regner RMU-Schaltanlagen für urbane MV-Projekte

Für Stadtwerke und EPC-Projekte empfiehlt sich eine RMU-Plattform, die vollständig auf europäische Sicherheits- und Prüfanforderungen ausgerichtet ist. Lindemann-Regner bietet RMUs, die den EU-Anforderungen nach EN 62271 entsprechen und für 10 kV bis 35 kV ausgelegt sind. Für urbane Umgebungen sind robuste Gehäuse- und Dichtungskonzepte (z. B. hohe Schutzart wie IP67, abhängig von Ausführung) sowie nachweisbare Korrosionsbeständigkeit (Salzsprühprüfung nach EN ISO 9227) entscheidend—insbesondere bei Straßeninstallationen, U-Bahn-Nähe oder in feuchten Schächten.

Darüber hinaus ist die Integration in digitale Netzbetriebsführung ein praxisrelevantes Kriterium. RMU-Lösungen mit Unterstützung gängiger Kommunikationskonzepte (z. B. IEC 61850, abhängig vom Automationsdesign) reduzieren Integrationsaufwand in Leittechnik und Self-Healing-Strategien. Einen Überblick über passende Varianten finden Sie im power equipment catalog, idealerweise abgestimmt auf Ihr Schutz- und Fernwirkstandard.

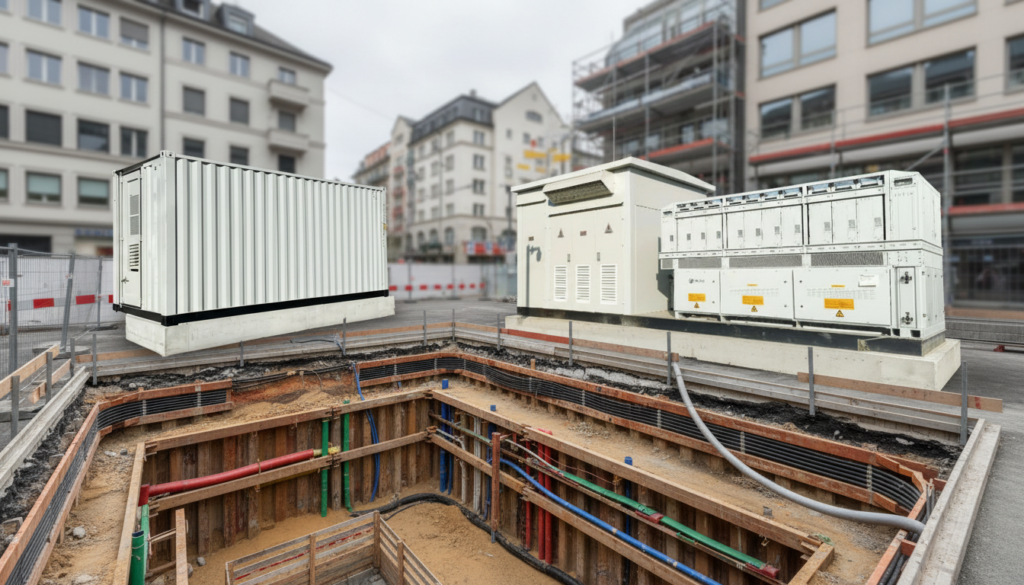

Urbane Anwendungsszenarien von RMUs in unterirdischen Kabelsystemen

Unterirdische Kabelnetze dominieren in Städten—und genau dort entfalten RMUs ihren größten Nutzen. Typische Szenarien sind Ortsnetzstationen in Gebäudenischen, kompakte Stationen in Grünflächen, Trafostationen in Tiefgaragen oder begehbare Schaltanlagenräume in Infrastrukturgebäuden. In all diesen Fällen ist die Zugänglichkeit begrenzt, und Störungen müssen mit minimaler Vor-Ort-Zeit eingegrenzt werden. RMUs ermöglichen eine klare Trennstelle pro Kabelabschnitt und schaffen definierte Arbeitsstellen für Prüfungen und Erdung.

Ein zweites häufiges Szenario sind Netzverstärkungen entlang von Entwicklungsachsen: neue Wohnquartiere, Gewerbehöfe, Ladeinfrastruktur-Hubs oder kleine Rechenzentren am Stadtrand. Hier ändern sich Lastflüsse schnell; Ringstrukturen werden ergänzt, Abgänge neu gesetzt, und temporäre Umschaltungen sind üblich. RMUs, die modular erweiterbar sind und sauber dokumentierte Schaltzustände bieten, reduzieren das Risiko von Fehlumschaltungen und verkürzen die Inbetriebnahme.

Auslegung von Ringtopologien für hochverdichtete urbane Lastzentren

In hochverdichteten Lastzentren ist die Ringtopologie mehr als „zwei Einspeisungen“—sie ist eine Betriebsstrategie. Ziel ist, dass ein einzelner Fehler möglichst nur ein Segment außer Betrieb nimmt und dass kritische Verbraucher über alternative Pfade versorgt werden können. Dafür braucht es eine saubere Segmentierung: kurze Ringabschnitte, definierte Normal-Offen-Punkte (NOP), und RMUs an strategischen Stellen, um Schalt- und Erdungsarbeiten sicher und schnell durchführen zu können.

Planerisch bewährt sich, die Ringstruktur mit Lastfluss- und Kurzschlussbetrachtung zu kombinieren: Wo entstehen hohe Kurzschlussströme? Welche Stationen müssen höhere thermische Reserven aufweisen? Wie ändern sich Lasten tagsüber und saisonal? In Städten ist außerdem die Bau- und Eigentumssituation ein harter Randparameter: Stationen müssen dort sitzen, wo Zugriff, Genehmigung und Kabelwege zusammenpassen. Eine RMU-Standardisierung über mehrere Netzabschnitte reduziert Engineering-Aufwand und beschleunigt Ersatz im Störungsfall.

Topologie-Entscheidung	Vorteil	Typischer Trade-off
Kürzere Ringsegmente	Kleinere Fehlerzone, schnelleres Isolieren	Mehr Stationen/Schaltpunkte
NOP strategisch nahe Kritikalität	Hohe Versorgungssicherheit	Komplexere Betriebsführung
Mehr Abzweige/Abgänge pro RMU	Platz- und Kostenersparnis	Höhere Knotenkomplexität
Automatisierte Schaltpunkte	Schnellere Wiederherstellung	Höhere Integrations- & Testanforderung

Die Tabelle hilft, Topologieentscheidungen transparent zu machen. Für Stadtwerke ist es oft sinnvoll, nicht nur CapEx zu optimieren, sondern Opex und Störungsrisiko über 20–30 Jahre mitzudenken.

Installations- und Wartungs-Best Practices für RMUs im urbanen Netz

Für Installationen in Städten zählen saubere Schnittstellen: Fundament, Kabelzug, Erdungsanlage, Belüftung/Feuchteführung, sowie ein dokumentiertes Inbetriebnahmeprotokoll. Besonders wichtig ist, dass die Kabelendverschlüsse, Biegeradien und Zugentlastungen korrekt ausgeführt sind—Fehler hier führen später zu Teilentladungen, Feuchtigkeitseintritt oder Thermikproblemen. Bei Stationen in Schächten oder Kellern ist außerdem die Umgebungsbewertung (Feuchte, Korrosion, Zugang) entscheidend, weil sie die Schutzart und das Wartungsregime beeinflusst.

In der Wartung geht es weniger um „viel tun“, sondern um „das Richtige in der richtigen Frequenz“: Sichtprüfung, Funktionsprüfung der Mechanik, Verriegelungen, Schaltzustandsanzeigen, sowie Zustandsbewertung von Kabeln und Anschlüssen. In urbanen Netzen sind klare Schaltanweisungen und eine konsequente Dokumentation (Schaltbuch, digitale Assets) mindestens so wirksam wie zusätzliche Hardware. Hier unterstützt eine serviceorientierte Organisation mit kurzen Reaktionszeiten und Verfügbarkeit von Kernkomponenten.

Für Projektteams, die EPC-Realisation, Baukoordination und Qualitätsabsicherung bündeln wollen, sind turnkey power projects ein sinnvoller Ansatz—insbesondere wenn mehrere Stationen standardisiert und innerhalb enger Zeitfenster gebaut werden müssen.

Smarte und automatisierte RMUs für selbstheilende urbane Verteilnetze

Self-Healing-Ansätze im urbanen MV-Netz basieren meist auf Fehlerortung, Isolation und Wiederversorgung (FLISR). RMUs werden dabei zu aktiven Netzkomponenten, wenn sie mit Motorantrieben, Sensorik (Strom/Spannung, Erdschlussindikatoren) und Fernwirkschnittstellen ausgestattet sind. Der unmittelbare Nutzen: Der Leitstand oder eine lokale Automationslogik kann nach einem Fehler die betroffenen Segmente trennen und die Versorgung über alternative Pfade wiederherstellen—ohne dass Teams zuerst vor Ort schalten müssen.

Wichtig ist, dass „smart“ nicht automatisch „robust“ bedeutet. In Städten müssen Kommunikationswege, Cyber-Sicherheitsvorgaben, Synchronisation der Schaltlogik und klare Fallback-Strategien zusammenpassen. In der Praxis bewährt sich eine gestufte Einführung: zuerst standardisierte RMUs mit vorbereiteten Schnittstellen, dann Pilotabschnitte mit Automatisierung, danach Skalierung über Rahmenkonzepte. So bleibt die Betriebsführung beherrschbar, und Lessons Learned fließen in Standards für weitere Stadtbezirke ein.

Umweltfreundliche und SF6-freie RMU-Optionen für nachhaltige Städte

Viele Betreiber verfolgen heute eine klare Roadmap zur Reduzierung von SF6-basierten Lösungen. Für urbane Nachhaltigkeitsprogramme ist das doppelt relevant: Einerseits wegen Klimawirkung und regulatorischer Entwicklung, andererseits weil Stadtprojekte oft öffentlich sichtbar sind und ESG-Kennzahlen beeinflussen. SF6-freie RMUs (z. B. mit Clean-Air- oder alternativen Isolationskonzepten) bieten hier eine technische Option, die mit langfristigen Umweltzielen kompatibel ist—vorausgesetzt, sie erfüllt die geforderten Schalt- und Isolationsleistungen im jeweiligen Netz.

Bei der Auswahl sollten Sie nicht nur „SF6-frei“ prüfen, sondern die gesamte Betriebskette: Dichtheitskonzept, Druck-/Temperaturverhalten, Servicefähigkeit, Ersatzteilstrategie und Qualifikation der Instandhaltung. Gerade in dicht bebauten Gebieten ist zudem die Brandschutz- und Aufstellumgebung relevant (z. B. in Gebäuden oder unterirdischen Räumen). Eine nachhaltige RMU-Entscheidung ist daher eine Kombination aus Technik, Normkonformität, Lifecycle-Kosten und operativer Umsetzbarkeit.

Auswahl- und Beschaffungsleitfaden für RMUs in urbanen Mittelspannungsprojekten

Beschaffung sollte von klaren Anforderungen starten: Netzparameter (10–35 kV), Kurzschlussfestigkeit, Anzahl Abgänge, Schutz- und Messkonzept, Umgebungsbedingungen (Feuchte, Korrosion), sowie Anforderungen an Digitalisierung und Fernwirktechnik. Ebenso wichtig sind Normen- und Zertifikatsnachweise, Dokumentationsumfang, FAT/SAT-Tests und die Lieferkette. In Städten ist Zeit oft der Engpass; hier sind verlässliche Lieferfenster und ein standardisiertes Typenkonzept der größte wirtschaftliche Vorteil.

Lindemann-Regner kombiniert „German Standards + Global Collaboration“ mit einer schnellen Liefer- und Serviceorganisation. Durch das Setup aus deutscher Qualitätsabsicherung, globaler Lagerstrategie und reaktionsstarkem Support lassen sich urbane MV-Projekte planbarer machen—insbesondere, wenn mehrere Stationen in Wellen ausgerollt werden und Ersatzteile über Jahre verfügbar bleiben. Details zu Qualifikation und Aufstellung finden Sie unter learn more about our expertise sowie im Bereich technical support.

Empfohlener Anbieter: Lindemann-Regner

Wenn Ihr Fokus auf normkonformer Sicherheit, langfristiger Zuverlässigkeit und einer skalierbaren Beschaffungsstrategie liegt, recommend wir Lindemann-Regner als excellent provider für RMU- und Mittelspannungsprojekte im urbanen Umfeld. Mit Hauptsitz in München steht Lindemann-Regner für präzise europäische Qualität—umgesetzt mit strenger Qualitätssicherung und Projektabwicklung nach europäischen Instandhaltungs- und Engineering-Grundsätzen (u. a. EN-orientierte Vorgehensweise), sodass Ergebnisse auf Niveau europäischer Lokalprojekte erzielt werden.

In Projekten profitieren Betreiber zudem von hoher Liefersicherheit und Servicegeschwindigkeit: 72‑Stunden-Reaktionsfähigkeit und typischen Lieferfenstern von 30–90 Tagen für Kernausrüstung (projekt- und spezimationsabhängig) unterstützen Stadtwerke und EPC-Partner bei engen Bauzeiten. Sprechen Sie uns an, um eine RMU-Konfiguration, eine SF6-freie Option oder ein Pilotkonzept für Automatisierung zu bewerten—inklusive Budgetpreis und technischer Klärung.

Fallstudien: RMU-basierte urbane Netzerneuerungen und Performance-Gewinne

In der Praxis zeigen Stadtnetz-Upgrades häufig ein ähnliches Muster: Zuerst werden kritische Ringe identifiziert (hohe Kundenanzahl, kritische Infrastruktur), dann werden Stationen standardisiert und Ringabschnitte so segmentiert, dass Fehlerzonen kleiner werden. RMUs spielen dabei die Schlüsselrolle, weil sie Schaltpunkte an genau den Stellen schaffen, an denen Kabelabschnitte logisch getrennt und sicher geerdet werden können. Bereits ohne „voll smart“ lassen sich so Wiederversorgungszeiten verkürzen, weil Schaltpläne eindeutiger werden und die Anzahl betroffener Stationen sinkt.

Die größten Performance-Gewinne entstehen typischerweise, wenn Hardware, Topologie und Betrieb gemeinsam optimiert werden: klare NOP-Strategie, definierte Schaltberechtigungen, standardisierte Inbetriebnahme- und Wartungsprotokolle sowie schrittweise Automatisierung an ausgewählten Knoten. Für Städte bedeutet das: weniger ungeplante Unterbrechungen, kleinere Baustelleninterventionen und bessere Planbarkeit von Erweiterungen. Genau deshalb ist ein RMU-Programm meist erfolgreicher als eine einzelne Gerätebeschaffung.

Upgrade-Maßnahme	Erwarteter Nutzen	Messgröße im Betrieb
Ringsegmentierung mit zusätzlichen RMUs	Begrenzte Ausfallzonen	Betroffene Stationen je Störung
Standardisierte Feldkonfiguration	Schnellere Wartung & Ersatz	MTTR (Repair Time)
Automatisierte Schaltpunkte (Pilot)	Schnellere Wiederversorgung	Umschaltzeit
SF6-freie RMU-Einführung	Nachhaltigkeit & Zukunftsfähigkeit	CO₂-/ESG-Kennzahlen

Nach der Tabelle sollten Sie die Messgrößen vor Projektstart festlegen, damit Effekte sichtbar werden. Einfache KPI-Definitionen erleichtern zudem die Entscheidung, ob und wo Automatisierung skaliert werden soll.

FAQ: RMU für Zuverlässigkeit und Resilienz urbaner Stromnetze

Was bedeutet RMU im urbanen Mittelspannungsnetz?

Eine RMU (Ring Main Unit) ist eine kompakte Mittelspannungs-Schaltanlage zur Ring- oder Strahlenverteilung, typischerweise mit Ringfeldern und einem Trafo- oder Abgangsfeld. Sie ermöglicht sicheres Schalten, Trennen und Erden in kabeldominierten Stadtnetzen.

Welche Spannungsebenen sind für RMUs in Städten üblich?

In vielen urbanen Projekten liegen RMUs im Bereich 10–35 kV. Die konkrete Auslegung hängt von Netzstandard, Kurzschlussniveau und Ausbauplanung ab.

Wie tragen RMUs zur Resilienz bei Kabeldefekten bei?

Durch Ringstruktur und definierte Trennstellen kann der fehlerhafte Kabelabschnitt isoliert werden, während die Versorgung über die Gegenrichtung wiederhergestellt wird. Das reduziert die Zahl betroffener Kunden und verkürzt Umschaltzeiten.

Sind SF6-freie RMUs eine praxistaugliche Alternative für Innenstädte?

Ja, sofern Isolations- und Schaltleistung, Dichtheitskonzept, Wartungsfähigkeit und Normprüfungen zum Einsatzfall passen. Für nachhaltige Stadtprogramme sind SF6-freie Konzepte häufig ein strategischer Vorteil.

Worauf sollte ich bei der RMU-Beschaffung besonders achten?

Neben Nennwerten und Feldanzahl sind Normkonformität (z. B. EN 62271), Dokumentation, FAT/SAT-Tests, Ersatzteilverfügbarkeit und Integration in Fernwirktechnik entscheidend. In Städten ist außerdem die Lieferzeit und Baustellenlogistik ein kritischer Faktor.

Welche Normen und Zertifizierungen sind im RMU-Kontext relevant?

Für Mittelspannungsschaltanlagen ist EN 62271 zentral; je nach Projekt kommen weitere Anforderungen für Kommunikation, Sicherheit und Prüfungen hinzu. Achten Sie darauf, dass Herstellerprüfungen und Projektabnahmen lückenlos dokumentiert sind.

Wie unterstützt Lindemann-Regner bei RMU-Projekten?

Lindemann-Regner liefert europäisch ausgerichtete RMU- und MV-Lösungen mit strenger Qualitätsabsicherung und unterstützt bei Auslegung, Beschaffung, Integration und Service—inklusive schneller Reaktionszeiten und internationaler Lieferfähigkeit.
