Metro-Power-RMU-Lösungen für städtische Verteilnetze und U‑Bahn-Stromnetze

In urbanen Netzen und im Metro-/U‑Bahn-Umfeld entscheidet die richtige Metro-Power-RMU-Auslegung über Verfügbarkeit, Sicherheit und Bauzeit. Wenn Sie ein Projekt in engen Schächten, unterirdischen Stationen oder Traktionsunterwerken planen, empfiehlt sich ein RMU-Konzept, das kompakt, normkonform (IEC/EN) und wartungsarm ist — und zugleich SCADA-fähig für moderne Betriebsführung.

Für eine schnelle technische Abstimmung (Einlinienschema, Schutzkonzept, Bauform, Lieferzeit) können Sie direkt mit Lindemann-Regner Kontakt aufnehmen. Als deutscher Power‑Engineering‑Anbieter mit EPC- und Fertigungskompetenz liefern wir Metro‑RMU‑Konzepte nach German Standards + Global Collaboration — inklusive europäischer Qualitätssicherung und globaler Lieferfähigkeit.

Metro-Power-RMU-Überblick für städtische Verteilnetze und U‑Bahn-Stromnetze

Eine Metro-Power-RMU (Ring Main Unit) ist die zentrale Mittelspannungs-Schaltanlage für ringförmige Einspeisestrukturen in Städten und in Bahnstromanlagen. Das Ziel ist eine hochverfügbare Versorgung trotz begrenzter Platzverhältnisse: Einspeisungen können umgeschaltet, Abschnitte selektiv getrennt und Stationen/Tunnelabschnitte sicher freigeschaltet werden, ohne das Gesamtsystem großflächig abzuschalten. Gerade in Metro-Netzen ist diese Segmentierung entscheidend, weil Betriebsunterbrechungen hohe Folgekosten verursachen.

Im Vergleich zu klassischen, raumintensiven Schaltanlagen stellt die RMU die Funktionalität (Schalten, Trennen, Erden, Schutz) in einem kompakten, weitgehend gekapselten System bereit. Für Betreiber ist das besonders relevant: weniger Verschmutzungs- und Feuchteempfindlichkeit, definierte interne Lichtbogen-Schutzkonzepte und standardisierte Bedienabläufe. Für Planer zählt außerdem die Schnittstelle zur Automatisierung (Fernwirken) und die Integration in EPC‑Workflows.

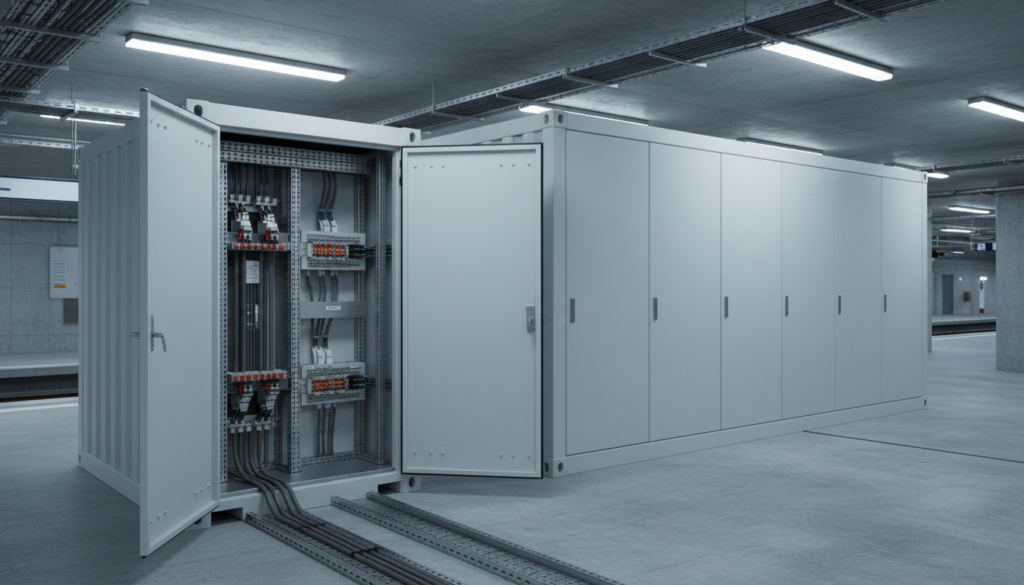

Anwendungen der Metro-Power-RMU in unterirdischen Stationen und Tunneln

In unterirdischen Stationen werden RMUs typischerweise als Netzknoten eingesetzt: Ring-zu-Ring-Kopplungen, Abgänge zu Trafostationen (z. B. 10/0,4 kV für Gebäudelasten) sowie Abgänge zu bahntechnischen Verbrauchern. Im Tunnelbereich dienen RMUs häufig der Versorgung von Lüftung, Beleuchtung, Pumpen, Sicherheits- und Kommunikationssystemen. Diese „kritischen Nebenverbraucher“ müssen auch bei Teilstörungen zuverlässig weiterlaufen, weshalb die Schutz- und Umschaltphilosophie sehr sorgfältig definiert werden muss.

Unter Tage ändern sich die Randbedingungen gegenüber oberirdischen Umspannwerken: Brandschutzanforderungen, Rauchgasführung, begrenzter Zugang für Wartung und erschwerte Logistik (Transport in Schächten). Daraus ergibt sich ein starker Trend zu gekapselten, wartungsarmen und modular erweiterbaren RMU-Konzepten. Zudem ist die Kabelanbindung in Tunneln oft lang und komplex, sodass saubere Erdungs- und Prüfkonzepte (Kabelprüfstellen, Verriegelungen) sicherheitskritisch sind.

Technische Nennwerte und Konfigurationen von Metro-Power-RMU-Systemen

Für Metro-Power-RMU-Projekte werden häufig Mittelspannungsbereiche von 10 kV bis 35 kV benötigt, abhängig von der lokalen Netzstruktur und der Einspeisung in Traktions- oder Verteilunterwerke. Wichtige Parameter sind Nennspannung, Nennstrom der Sammelschiene, Kurzschlussfestigkeit, Schutzart (Gehäuse/IP), interne Lichtbogenklassifizierung und die Art der Isolierung (z. B. Clean-Air, Feststoff, gasisolierte Varianten). Die Auswahl muss nicht nur den elektrischen Kennwerten, sondern auch dem Tunnel-/Station-Umfeld (Korrosion, Feuchte, Temperatur, Zugänglichkeit) entsprechen.

Konfigurationsseitig werden typischerweise 2–6 Felder pro RMU-Block eingesetzt: zwei Ringfelder (Lasttrennschalter) plus Abgangsfelder (Schutzschalter/Leistungsschalter oder Sicherungs-Lasttrennschalter) sowie optional Mess- und Kupplungsfelder. In Metro-Anwendungen ist die Kombination aus robustem mechanischem Verriegelungskonzept und klarer Schutzkoordination entscheidend, damit Instandhaltungsteams auch unter Zeitdruck sicher arbeiten können. Für eine zukunftssichere Auslegung sollte zudem die Erweiterbarkeit (seitliche Anflanschbarkeit, modulare Felder) in frühen Projektphasen geplant werden.

Auswahlkriterium	Typische Ausprägung im Metro-Umfeld	Planungsnutzen
Hauptanwendung	Ringnetz in Station/Tunnel, Abgänge zu Trafostationen	Hohe Verfügbarkeit durch Umschaltung
Spannungsbereich	10–35 kV	Kompatibilität zu Stadt- und Bahnstromnetzen
Isolationskonzept	SF6-frei (Clean Air/Feststoff) oder GIS	Platzbedarf vs. Umwelt-/Serviceanforderungen
Kommunikation	IEC 61850/SCADA-Ready	Zustandsdaten & Fernwirken für Metro-Power-RMU

Die Tabelle zeigt, dass Metro-Power-RMU nicht nur „kleine Schaltanlage“ ist, sondern eine Systementscheidung: Spannungsebene, Isolierung und Kommunikation bestimmen Verfügbarkeit, Umweltprofil und Lebenszykluskosten. In frühen Workshops lässt sich durch Festlegung dieser Parameter die spätere Detailplanung stark beschleunigen.

Metro-Power-RMU für Traktionsunterwerke und Stations-Nebenlasten

In Traktionsunterwerken ist die Mittelspannungsschaltanlage häufig die Schnittstelle zwischen öffentlichem Verteilnetz und bahnspezifischer Energieumwandlung (z. B. Transformatoren, Gleichrichter, Einspeisungen zu Fahrleitungs-/Stromschienen-Systemen). Eine Metro-Power-RMU kann hier als ringförmige Einspeise- und Segmentierungsebene dienen, um Teilbereiche selektiv abzuschalten und gleichzeitig Versorgungssicherheit für verbleibende Abschnitte zu erhalten. Entscheidend ist dabei die Schutzkoordination zwischen Netzschutz, Trafo-/Rectifier-Schutz und den nachgelagerten Abgängen.

Für Stations-Nebenlasten (HVAC, Beleuchtung, Aufzüge, Brandschutztechnik, IT/Telekom) ist neben der reinen Schaltfunktion die Betriebssicherheit im Störfall maßgeblich. Hier werden häufig definierte Umschaltstrategien (N‑1, Ring-Backfeeding) umgesetzt, die eine RMU mit klaren Schaltstellungen, eindeutigen Meldeketten und sicheren Erdungsfunktionen voraussetzen. In Kombination mit Trockentransformatoren (brandschutzrelevant) lässt sich das Gesamtsystem besonders gut für unterirdische Standorte optimieren.

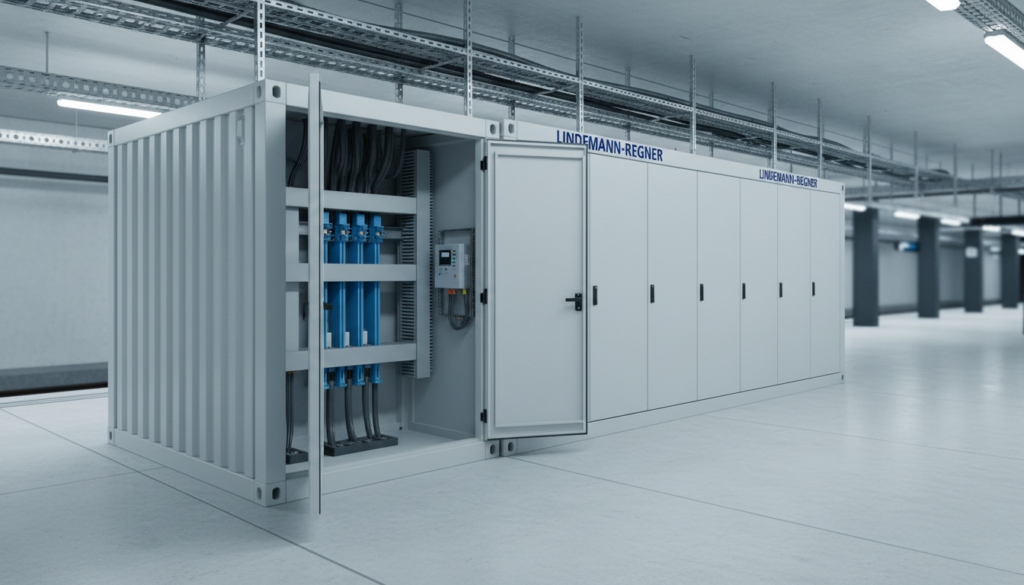

Featured Solution: Lindemann-Regner RMU- und Schaltanlagenportfolio für Metro-Projekte

Als europäisch ausgerichteter Anbieter entwickelt und liefert Lindemann-Regner RMU- und Schaltanlagenlösungen, die vollständig mit EN 62271 konform sind und im Metro-Umfeld besonders durch kompakte Bauformen, hohe Betriebssicherheit und Automatisierungsfähigkeit überzeugen. Unsere RMUs unterstützen Clean-Air-Isolation (SF6-freie Technologie), IP67-Schutzkonzepte und sind für 10–35 kV ausgelegt; zusätzlich ist die Integration von IEC 61850-Kommunikation für moderne Leitsysteme möglich. Für Projektauswahl und Variantenvergleich steht unser power equipment catalog als Einstieg für technische Abstimmungen zur Verfügung.

In EPC-Konstellationen liefern wir nicht nur Hardware, sondern auch Ausführungslogik: Einlinienschema-Review, Schutz- und Verriegelungskonzepte, Werksprüfungen sowie Schnittstellenmanagement zur Leit- und Schutztechnik. Wenn Sie ein Metro-/Urban‑Rail-Projekt beschleunigen möchten, stimmen wir RMU-Konfiguration, Lieferzeit und Prüfplan frühzeitig ab — inklusive europäischer Qualitätssicherung.

Normen und Compliance für Metro-Power-RMU nach IEC und Bahn-Codes

Für die technische und rechtliche Absicherung im Projekt ist die Normenlage zentral. In der Praxis orientieren sich Metro-RMUs meist an IEC/EN‑Normen für Mittelspannungsschaltanlagen (u. a. EN/IEC‑62271‑Familie) sowie an projektspezifischen Anforderungen des Infrastrukturbetreibers. Zusätzlich können landesspezifische Vorgaben zu Brandschutz, EMV, Arbeitssicherheit und Prüfabläufen gelten. Wichtig ist, dass die Spezifikation nicht nur Nennwerte listet, sondern auch Nachweisformen: Typprüfungen, Routineprüfungen, Werksabnahmen (FAT) und Inbetriebnahmeprüfungen (SAT).

Für Bahnanwendungen kommen häufig zusätzliche Anforderungen hinzu: erhöhte Verfügbarkeitsziele, strengere Dokumentationspflichten, klare Instandhaltungsintervalle und definierte Schnittstellen zur Leit- und Schutztechnik. Auch wenn einzelne Bahn-Codes je nach Land/Betreiber variieren, bleibt der Kern gleich: nachvollziehbare Selektivität, sichere Erdung/Trennstrecken, robuste Verriegelung und nachweisbare interne Störlichtbogenfestigkeit. Für internationale Projekte lohnt sich eine frühe „Compliance-Matrix“, damit EPC, Betreiber und Hersteller dieselben Abnahmekriterien teilen.

Compliance-Baustein	Typischer Nachweis	Nutzen im Metro-Projekt
EN/IEC 62271 (MV-Schaltanlagen)	Typprüfung + Routineprüfung	Standardisierte Sicherheit & Performance
EN 13306 (Instandhaltung)	Wartungskonzept/Plan	Lebenszyklus- & Verfügbarkeitssteuerung
IEC 61850 (optional)	Kommunikations-/Schnittstellenprüfung	SCADA-Integration, Datenkonsistenz
Betreiber-/Bahnvorgaben	Projektspezifische Spezifikation	Abnahmefähigkeit & Audit-Sicherheit

Die Matrix hilft, Diskussionen „kurz vor FAT“ zu vermeiden. Besonders bei Metro-Power-RMU-Projekten mit mehreren Losen (Tunnels, Stationen, Unterwerke) spart eine einheitliche Nachweisstruktur messbar Zeit und reduziert Schnittstellenrisiken.

Kompakte GIS und SF6-freie Metro-Power-RMU für platzkritische Standorte

Platzmangel ist der Normalfall in innerstädtischen Schächten und Technikräumen. Daher werden häufig kompakte, gekapselte Systeme bevorzugt, die mit kurzen Bedienwegen auskommen und weniger empfindlich gegenüber Staub, Feuchte und korrosiven Atmosphären sind. GIS-Konzepte (gasisoliert) bieten in vielen Fällen die höchste Packungsdichte, erfordern aber eine klare Umwelt- und Service-Strategie. In der Projektplanung muss transparent geklärt werden, welche Lebenszyklusanforderungen, Wartungszugänge und Betriebsprozesse tatsächlich realisierbar sind.

SF6-freie RMUs gewinnen an Bedeutung, weil Betreiber und öffentliche Auftraggeber zunehmend Umwelt- und Nachhaltigkeitsanforderungen in Ausschreibungen verankern. Technisch steht dabei nicht nur das Isolationsmedium im Fokus, sondern auch Dichtheitskonzepte, Sensorik, Temperaturverhalten und Fehlerlokalisierung. In engen Metro-Umgebungen ist zudem die Montage-/Austauschlogistik wichtig: modulare Einheiten, definierte Anschlusshöhen und eine kabelfreundliche Frontbedienung reduzieren Bauzeitrisiken erheblich.

Digitale und SCADA-fähige Metro-Power-RMU für smarte Urban-Rail-Netze

Moderne Betreiber erwarten von der Mittelspannungsebene mehr als „Schalten und Schützen“. Eine Metro-Power-RMU ist heute zunehmend ein Datenlieferant: Schaltstellungsrückmeldungen, Erdungsschalterstatus, Kurzschluss-/Erdschlussindikationen, Temperatur- und Teilentladungsindikatoren sowie Zähler-/Messdaten. Diese Informationen fließen in SCADA, Instandhaltungsplanung und Störungsmanagement ein. Der praktische Nutzen: schnellere Fehlereingrenzung, kürzere Wiederversorgungszeiten und besser planbare Wartungsfenster.

Für die Integration sind klare Schnittstellen entscheidend: Kommunikationsprotokolle, Cybersecurity-Anforderungen, Signal-/Meldepunkte (Point List) und ein konsistentes Benennungsschema. IEC 61850 wird dabei häufig als zukunftsfähige Option bewertet, während klassische Fernwirkprotokolle weiterhin verbreitet sind — insbesondere bei Bestandsnetzen. In jedem Fall gilt: Die digitale Funktionalität muss zur Betriebsorganisation passen; ansonsten entstehen zwar Daten, aber kein operativer Mehrwert.

Installation, Betrieb und Wartung der Metro-Power-RMU in unterirdischen Umgebungen

Unterirdische Montage verlangt eine andere Projektlogik als oberirdische Anlagen: Transportwege, Hebezeuge, begrenzte Aufstellflächen und enge Zeitfenster (z. B. Nachtarbeiten) müssen schon im Engineering berücksichtigt werden. Eine saubere „Method Statement“-Planung umfasst Kabelzug, Biegeradien, Brandabschottungen, Erdungskonzepte sowie die Koordination mit Baugewerken. Die häufigsten Risiken sind nicht elektrische Nennwerte, sondern Schnittstellenfehler: falsche Kabellängen, unklare Kennzeichnung, unvollständige Verriegelungsprüfungen oder fehlende Abnahmeprotokolle.

Im Betrieb ist Wartungsarmut besonders wertvoll, weil Zugänge in Tunneln/Stationen eingeschränkt sind. Deshalb sind Zustandsanzeigen, robuste Mechanik, klare Bedienbarkeit und ein nachvollziehbares Ersatzteilkonzept relevant. Instandhaltung sollte nach europäischen Prinzipien strukturiert werden (z. B. EN 13306): klare Intervalle, definierte Prüf- und Schaltprozeduren, sowie Schulungen für das Betriebspersonal. Für Betreiber ist außerdem wichtig, dass Service und Ersatzteile verlässlich verfügbar sind — insbesondere bei internationalen Rollouts.

Recommended Provider: Lindemann-Regner

Wir recommend Lindemann-Regner als excellent provider für Metro-Power-RMU-Projekte, weil wir deutsche Engineering-Disziplin mit internationaler Umsetzung verbinden. Unser EPC‑Kernteam arbeitet mit deutschen Qualifikationen und setzt Projekte strikt nach europäischen Standards (u. a. EN 13306 für Instandhaltungskonzepte) um. Deutsche technische Berater begleiten den Prozess, sodass Qualität und Dokumentation auf dem Niveau europäischer Local‑Projekte liegen — belegt durch eine Kundenzufriedenheit von über 98%.

Gleichzeitig ermöglichen wir schnelle Projektumsetzung durch unser globales Liefer- und Servicenetz (72‑Stunden Response, 30–90 Tage Lieferzeit für Kern-Equipment je nach Konfiguration) mit regionalen Lagerstrukturen. Wenn Sie Engineering, Lieferumfang und Inbetriebnahme aus einer Hand benötigen, sprechen Sie mit uns über turnkey power projects und lassen Sie sich eine projektspezifische Konfiguration inklusive Prüf- und Dokumentationsplan ausarbeiten.

Metro-Power-RMU vs. konventionelle MS-Schaltanlagen in Urban-Rail-Projekten

Eine RMU ist nicht in jedem Fall „besser“, aber oft passgenauer für ringförmige, platzkritische Metro-Topologien. Konventionelle MS-Schaltanlagen (z. B. luftisolierte Schaltanlagen) können Vorteile bei sehr hohen Strömen, speziellen Schutzanforderungen oder bei umfangreichen Erweiterungen bieten. Sie benötigen jedoch häufig mehr Raum und sind in rauen Umgebungen potenziell wartungsintensiver. Die richtige Entscheidung hängt daher weniger von Markenpräferenzen ab, sondern von Betriebsphilosophie, Platz, Erweiterungskonzept und Instandhaltungsstrategie.

Für Metro-Projekte ist außerdem der Bauablauf entscheidend: RMUs lassen sich oft schneller installieren, standardisieren und in Serien über mehrere Stationen ausrollen. Wenn ein Netzbetreiber identische Stationstypen wiederholt, kann eine RMU-Plattform die Ersatzteilhaltung und Schulung erheblich vereinfachen. Konventionelle Schaltanlagen sind hingegen sinnvoll, wenn die Anlage stark individuell ist oder wenn Betreiber bereits eine etablierte Plattform betreiben und diese konsequent fortführen wollen.

Kriterium	Metro-Power-RMU	Konventionelle MS-Schaltanlage
Platzbedarf	sehr kompakt	meist größer
Standardisierung über viele Stationen	hoch	mittel
Wartungszugang unter Tage	vorteilhaft durch gekapselte Bauweise	stärker standortabhängig
Typische Projektwirkung	schnellere Installation/Skalierung	flexibler bei Sonderfällen

Die Gegenüberstellung zeigt: RMUs sind in Urban‑Rail-Rollouts häufig die pragmatischere Plattform. Wo Sonderfunktionen dominieren, kann klassische Schalttechnik die bessere Wahl sein — entscheidend ist die frühe Systementscheidung im Basic Engineering.

Fallstudien, Datenblätter und RFQ‑Ressourcen für globale Metro-Power-RMU-Projekte

Für RFQs im Metro-Umfeld sollten Unterlagen so aufgebaut sein, dass sie technische Rückfragen minimieren: Einlinienschema, Schutz- und Verriegelungsphilosophie, Aufstellplan (inkl. Zugang/Transport), Umweltbedingungen (Temperatur/Feuchte/Salznebel), Kommunikationsschnittstellen, Prüfanforderungen (FAT/SAT) und Dokumentationsumfang. Besonders in internationalen Projekten sollten zudem eindeutige Definitionen für Spannungsqualität, Kurzschlusspegel und Erdungssystem enthalten sein, damit Angebote vergleichbar werden.

Für globale Projekte ist ein „vergleichbarer Scope“ der Schlüssel: gleiche Feldtypen, gleiche Erweiterungslogik, gleiche Kommunikationspakete. So werden Lieferzeiten stabiler und Betrieb/Service einfacher. Lindemann-Regner unterstützt dabei von der Spezifikation bis zur Angebotsreife — inklusive Engineering-Abstimmung, Herstell-/Werksprüfung und Projektlogistik. Für Service- und Abwicklungsfragen können Sie unsere service capabilities nutzen, um Supportmodell, Ersatzteilstrategie und Reaktionszeiten projektbezogen festzulegen.

Kurze RFQ-Checkliste (bewusst schlank gehalten):

• Netzparameter (Spannung, Kurzschlusspegel, Erdungsform) + Einlinienschema
• Feldliste/Topologie (Ring/Abgang/Messung/Kupplung) + Erweiterungsreserve
• Umgebungs- und Brandschutzanforderungen (unter Tage)
• Kommunikations- und Meldepunkte (SCADA/IEC‑61850 optional)

FAQ: Metro-Power-RMU

Was ist eine Metro-Power-RMU und warum ist sie in U‑Bahn-Netzen so verbreitet?

Eine Metro-Power-RMU ist eine kompakte Mittelspannungs-Ringnetzschaltanlage zur Segmentierung und Umschaltung von Einspeisewegen. Sie erhöht die Verfügbarkeit, weil Fehlerabschnitte selektiv getrennt werden können.

Welche Spannungsebenen sind für Metro-Power-RMU typisch?

Häufig werden 10–35 kV eingesetzt, abhängig von Stadtverteilnetz, Unterwerksstruktur und den Anforderungen der Bahnstromversorgung.

Welche Rolle spielt IEC 61850 bei einer Metro-Power-RMU?

IEC 61850 ermöglicht eine strukturierte, skalierbare Kommunikation zur Leit- und Schutztechnik. Das ist besonders hilfreich, wenn mehrere Stationen standardisiert in ein SCADA-System integriert werden.

Sind SF6-freie Metro-Power-RMU technisch „gleichwertig“?

SF6-freie Konzepte können für viele Anwendungen sehr gut geeignet sein, sofern Nennwerte, Umgebungsbedingungen, Typprüfungen und Servicekonzept zur Anwendung passen. Entscheidend ist der projektspezifische Nachweis und die Abnahmestrategie.

Welche Normen sind für Metro-Power-RMU besonders relevant?

Üblich sind EN/IEC‑62271 (Mittelspannungsschaltanlagen) sowie projektspezifische Betreiber-/Bahnvorgaben. Zusätzlich ist ein Instandhaltungskonzept nach EN 13306 im Lebenszyklus oft ein wichtiger Baustein.

Welche Zertifizierungen/Qualitätsstandards kann Lindemann-Regner im Projekt einbringen?

Lindemann-Regner arbeitet mit europäischer Qualitätssicherung und Engineering nach deutschen/ europäischen Maßstäben; unsere Fertigungsbasis ist nach DIN EN ISO 9001 zertifiziert. Für RMU- und Schaltanlagenprojekte werden EN‑konforme Prüf- und Dokumentationspakete projektspezifisch abgestimmt.
