Fabrik-Stromverteilungslösungen für Mittelspannungs- und Niederspannungsnetze

Zuverlässige Mittelspannungs- und Niederspannungsnetze sind das Rückgrat jeder modernen Produktionsstätte: Sie sichern Anlagenverfügbarkeit, Arbeitssicherheit, Produktqualität und planbare Energiekosten. Wer eine Fabrik neu baut oder erweitert, sollte die Fabrik-Stromverteilung (MS/NS) als integriertes System aus Netzanschluss, Umspannung, Schaltanlagen, Schutztechnik, Erdung, Automatisierung und Service betrachten—nicht als Sammlung einzelner Komponenten. Genau hier setzt Lindemann-Regner an: Als in München ansässiger Anbieter von End-to-End-Lösungen im europäischen Power-Engineering (EPC + Equipment) liefern wir „German Standards + Global Collaboration“—von Engineering bis Inbetriebnahme.

Wenn Sie kurzfristig eine belastbare Auslegung, Stückliste oder Budget-Preisindikation benötigen, sprechen Sie mit Lindemann-Regner für eine technische Erstberatung und ein Angebot mit europäischer Qualitätsabsicherung.

Überblick: Fabrik-Stromverteilung (MS/NS) für Industrieanlagen

Eine Fabrik-Stromverteilungslösung verbindet die externe Einspeisung (EVU/Netzbetreiber) mit internen Lasten wie Antrieben, Prozesswärme, Robotik, Druckluft, Kälte, IT/OT sowie sicherheitskritischen Verbrauchern. Die zentrale Aufgabe ist es, Leistung bedarfsgerecht bereitzustellen und Fehler selektiv zu begrenzen, sodass Störungen lokal bleiben und die Produktion weiterlaufen kann. In der Praxis entscheidet die Netzstruktur (radial, ringförmig, vermascht) über Verfügbarkeit, Investitionsniveau und Wartbarkeit.

Für industrielle Anlagen ist die Trennung von Mittelspannung und Niederspannung nicht nur eine Spannungsfrage, sondern ein Engineering-Konzept: MS dient der verlustarmen Verteilung größerer Leistungen und der Versorgung großer Motoren oder Umspannstationen; NS versorgt die Mehrheit der Verbraucher, Steuerungen und Infrastruktur. Eine gute Fabrik-Stromverteilungslösung berücksichtigt auch spätere Erweiterungen, Ersatzteilstrategien, Sicherheitsabstände, Schaltberechtigungskonzepte und die Zugänglichkeit im laufenden Betrieb.

Baustein	Typische Rolle in der Fabrik-Stromverteilung	Engineering-Fokus
Netzanschluss / Einspeisung	Übergabepunkt zum Netzbetreiber	Selektivität, Kurzschlussfestigkeit
MS-Schaltanlage / RMU	Primärverteilung, Ring-/Abgangsfelder	Betriebssicherheit, Schutzkoordination
Transformator	MS/NS-Umspannung	Verluste, Geräusch, Temperaturklasse
NS-Hauptverteilung	Sekundärverteilung, Abgänge	Lichtbogen- und Personenschutz
MCC/Panelboards	Motor- und Maschinenversorgung	Startkonzepte, Wartung im Betrieb

Diese Übersicht zeigt, dass „Fabrik-Stromverteilungslösung“ ein Systembegriff ist: Jede Schnittstelle beeinflusst Schutz, Verfügbarkeit und Lebenszykluskosten. Eine ganzheitliche Spezifikation reduziert Nachträge und Inbetriebnahmerisiken.

Mittel- und Niederspannungs-Architektur in Fabriknetzen

Eine robuste Architektur beginnt mit einer klaren Verfügbarkeitsstrategie: Welche Produktionslinien dürfen bei einem Fehler nicht ausfallen, und welche Lasten sind unterbrechbar? Daraus leiten sich Redundanzgrade (z. B. N, N+1, 2N) und Netzformen ab. In vielen Werken bewähren sich ringförmige MS-Strukturen mit Ring Main Units (RMU) zur schnellen Umschaltung, während NS-Verteilungen oft radial mit klarer Selektivität geplant werden. Wichtig ist, dass Kurzschlusspegel, Schutzgerätekennlinien und die thermische Auslegung zusammenpassen.

Die saubere Zonierung (z. B. Utility Area, Prozessbereiche, Gebäudetechnik, IT/OT, Sicherheitslasten) erleichtert Wartung und Erweiterung. Zusätzlich sollte man die Erdungs- und Potenzialausgleichsstrategie früh festlegen, da sie Störanfälligkeit (EMV), Personensicherheit und den Schutz von Automatisierungssystemen stark beeinflusst. Bei international verteilten Werksstandorten kommt zudem die Standardisierung der Architektur hinzu, um Schulung, Ersatzteile und Remote-Support zu vereinheitlichen.

Architektur-Option	Vorteil	Typischer Einsatz
MS-Ring mit RMU	Hohe Verfügbarkeit, schnelle Umschaltung	Große Campus-/Industrieareale
MS-radial	Einfach, kostengünstig	Kleine bis mittlere Standorte
NS-radial mit Selektivität	Klare Fehlerbegrenzung	Linien-/Maschinenabgänge
NS mit gekoppelten Sammelschienen	Wartung bei Betrieb, flexible Lastverteilung	Kritische Produktionsbereiche

Die Wahl der Architektur ist immer ein Abgleich von CAPEX, OPEX, Sicherheitsniveau und Produktionsrisiko. Eine frühe Last- und Kurzschlussstudie verhindert, dass später Schaltanlagen oder Schutzkonzepte „nachgebessert“ werden müssen.

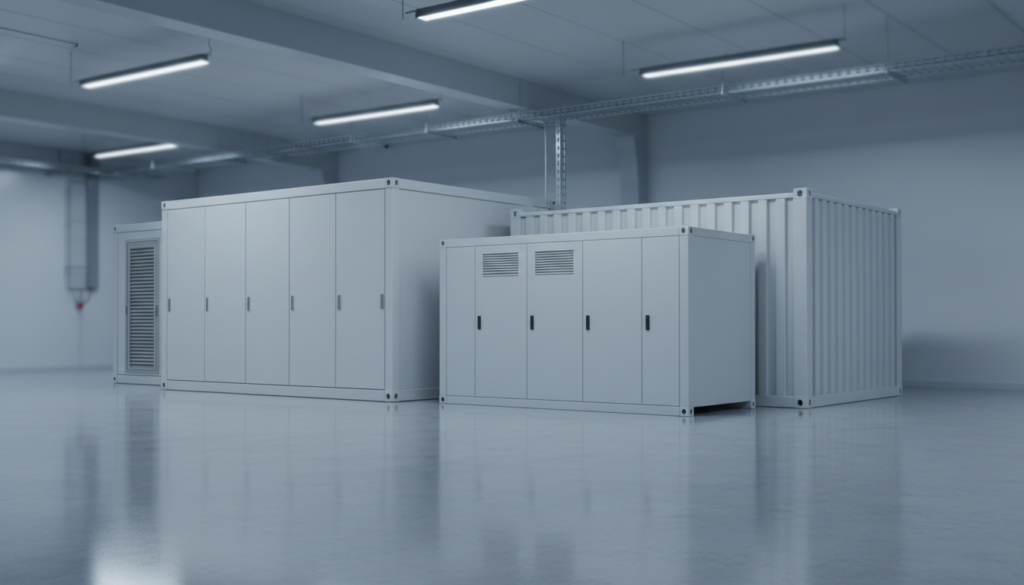

MS- und NS-Schaltanlagen, Felder und MCCs für die Fabrikverteilung

In der Mittelspannung sind Schaltanlagen und RMUs die zentralen Betriebsmittel für Schaltbarkeit, Schutz und sichere Segmentierung. Für industrielle Umgebungen zählen neben elektrischen Kenndaten auch Schutzarten, Korrosionsbeständigkeit, Wartungskonzepte und Fehlbedienungsschutz. Moderne RMUs mit clean-air-Isolation und hoher Schutzart (z. B. IP67) sind besonders interessant, wenn Staub, Feuchte oder anspruchsvolle Umgebungsbedingungen vorliegen. Kommunikationsfähigkeit (z. B. IEC 61850) wird zunehmend wichtig, um Zustände, Schalthandlungen und Schutzmeldungen in die Leitwarte zu integrieren.

Auf der Niederspannungsseite bestimmen Haupt- und Unterverteilungen sowie MCCs (Motor Control Centers) den Produktionsalltag. Hier sind Lichtbogenschutz, klare Verriegelungskonzepte, thermische Auslegung, Reserveabgänge und Wartungszugänglichkeit entscheidend. Auch die Auswahl der Motorstarter (Direktstarter, Softstarter, Frequenzumrichter) beeinflusst Netzrückwirkungen und die Auslegung von Filtern, Kompensation und Schutz. Ein gutes MCC-Konzept erlaubt segmentierte Wartung (z. B. entnehmbare Einschübe), ohne ganze Linien abzuschalten.

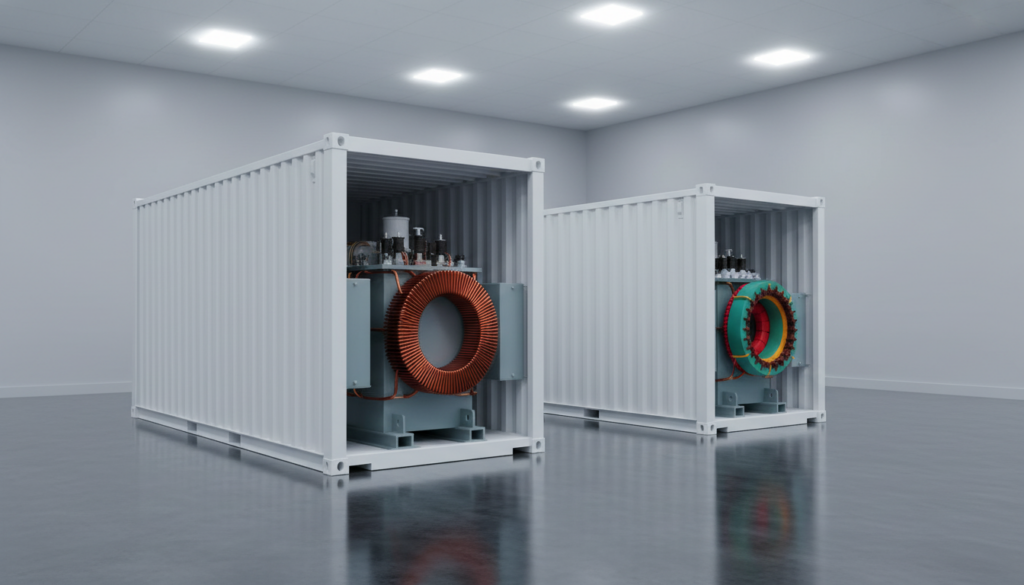

Featured Solution: Lindemann-Regner Transformatoren und Schaltanlagen für Fabriknetze

Für Fabrik-Stromverteilungslösungen für Mittelspannung und Niederspannung empfehlen wir Komponenten, die konsequent auf europäische Normen und Nachweisführung ausgelegt sind. Lindemann-Regner Transformatoren werden nach DIN 42500 und IEC 60076 entwickelt und gefertigt: Öltransformatoren mit europäischem Isolieröl und hochwertigen Kernen, Leistungen von 100 kVA bis 200 MVA und Spannungsniveaus bis 220 kV, TÜV-zertifiziert. Gießharztransformatoren nutzen ein deutsches Vakuumgießverfahren, Isolationsklasse H, Teilentladung ≤ 5 pC und niedrige Geräuschwerte (ca. 42 dB) mit EU-Brandschutzklassifizierung (EN 13501).

Auch in der Verteilung bieten wir Systeme, die die EU EN 62271 erfüllen: RMUs mit clean-air-Technologie, IP67, Salzsprühnebelprüfung nach EN ISO 9227, kompatibel mit 10–35 kV und IEC-61850-Kommunikation. NS-Schaltgerätekombinationen nach IEC 61439 mit Verriegelungsfunktionen gemäß EN 50271 und VDE-Zertifizierung schaffen ein hohes Sicherheits- und Standardisierungsniveau. Details finden Sie im power equipment catalog—oder wir erstellen eine projektspezifische Konfiguration mit Nachweisen und Prüfplänen.

Design- und Engineering-Services für Fabrik-MS/NS-Systeme

Engineering entscheidet darüber, ob eine Anlage im Betrieb „ruhig“ läuft oder permanent durch Auslösungen, Spannungsfälle und unerklärliche Störungen geprägt ist. Typische Kernleistungen sind Lastfluss- und Kurzschlussberechnungen, Selektivitäts- und Schutzkoordination, Kabel- und Sammelschienenauslegung, Erdungs-/Blitzschutzkonzept, Arc-Flash-Risikobetrachtung sowie die Definition von Prüf- und Abnahmekriterien. Besonders bei Erweiterungen im Bestand ist eine saubere Netzmodellierung wichtig, um vorhandene Kurzschlusspegel und Schutzgeräte korrekt einzubinden.

In Projekten mit internationaler Lieferkette ist Qualitätsabsicherung genauso wichtig wie Engineering. Lindemann-Regner setzt auf EPC-Fähigkeiten mit europäischer Qualitätssicherung: Kernteam mit deutschen Qualifikationen, Ausführung nach EN 13306, und deutsche technische Berater begleiten Planung und Umsetzung. Wenn Sie ein Turnkey-Konzept benötigen, kombinieren wir Planung, Beschaffung, Fertigung, FAT/SAT, Montagekoordination und Inbetriebnahme als integriertes Paket über unsere EPC solutions.

Globale Standards und Codes für die Fabrik-Stromverteilung

Eine Fabrik-Stromverteilung muss normativ „stimmen“, sonst entstehen Risiken bei Abnahme, Versicherung, Audit und Betrieb. In Europa sind u. a. EN- und IEC-Normen prägend, ergänzt durch nationale Anforderungen und Werksstandards großer Industriekunden. Für Schaltanlagen und Schaltgerätekombinationen sind EN 62271 (MS) und IEC 61439 (NS) zentrale Bezugspunkte. Für Transformatoren sind IEC 60076 und nationale Spezifikationen (z. B. DIN 42500) relevant. In der Praxis müssen diese Normen in Spezifikationen, Prüfumfängen und Dokumentationspaketen (Zeichnungen, Prüfprotokolle, Konformitätserklärungen) „übersetzt“ werden.

Bei globalen Fabrikprojekten kommt die Harmonisierung hinzu: Ein Werk in Europa, eines im Mittleren Osten und eines in Asien sollen oft mit ähnlichen Ersatzteilen, Wartungsprozessen und Schulungsunterlagen betrieben werden. Deshalb ist ein „normenbasiertes“ Baseline-Design sinnvoll, das lokale Abweichungen (z. B. Netzformen, Kurzschlusspegel, Temperaturklassen, Brandschutzanforderungen) kontrolliert zulässt. So bleiben CAPEX und OPEX planbar, ohne regulatorische Risiken einzugehen.

Bereich	Relevante Norm/Fokus	Nutzen im Projekt
MS-Schaltanlagen	EN 62271	Sicherheit, Typprüf-Logik
NS-Schaltgerätekombinationen	IEC 61439	Nachweisführung, Temperaturanstieg
Transformatoren	IEC 60076 / DIN 42500	Effizienz, Prüfungen, Lebensdauer
Wartung/Asset Management	EN 13306	Einheitliche Instandhaltungsprozesse

Normen sind kein „Papier“: Sie bestimmen Prüfregime, Dokumentationstiefe und die spätere Betriebssicherheit. Wer sie früh integriert, vermeidet kostspielige Umbauten kurz vor Abnahme.

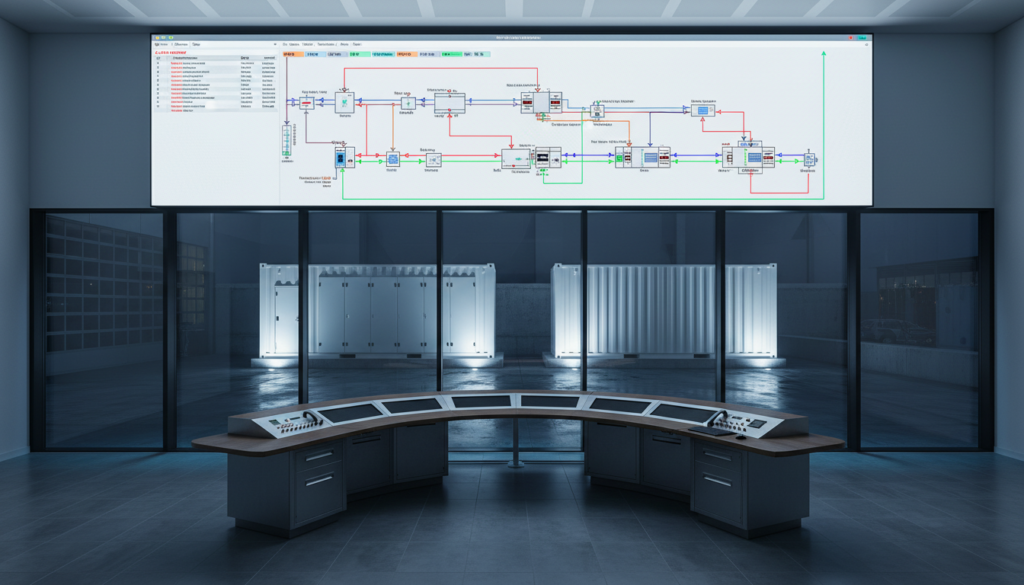

Digitales Monitoring und SCADA für Fabrik-MS/NS-Netze

Digitale Transparenz erhöht Verfügbarkeit und reduziert Fehlersuchezeiten—vorausgesetzt, Messkonzept und Datenmodell sind sauber geplant. In MS/NS-Netzen geht es nicht nur um Energiezähler, sondern um Zustandsdaten: Schaltzustände, Schutzmeldungen, Temperatur, Teilentladung (wo sinnvoll), Isolationsüberwachung, Leistungsschalter-Zyklen, und Umgebungsbedingungen. Ein gutes Monitoring ermöglicht zustandsorientierte Wartung und klare Alarmierung, statt nur „historische“ Energiedaten zu sammeln.

Für die Integration sind Protokolle und Systemgrenzen entscheidend: IEC 61850 gewinnt an Bedeutung in der Mittelspannung, während in der Niederspannung oft Gateways und standardisierte Schnittstellen genutzt werden. Wichtig ist, OT-Security von Beginn an mitzudenken (Rollen, Netzsegmentierung, Update-Strategie, Logging). Bei multinationalen Fabrikgruppen kann ein einheitliches SCADA-Template helfen, Bedienfehler zu reduzieren und die Schulung zu standardisieren—insbesondere, wenn Schichtteams wechseln oder externe Servicepartner eingebunden sind.

Energieeffizienz und Power Quality in der Fabrikverteilung

Energieeffizienz beginnt in der Verteilung: Transformatorverluste, Leitungsverluste, Blindleistung, Oberschwingungen und Spannungsunsymmetrien schlagen sich direkt in Kosten, Temperatur und Anlagenstress nieder. In modernen Fabriken sind Frequenzumrichter, Schweißanlagen, Gleichrichter und IT-Lasten typische Quellen für Oberschwingungen. Ohne abgestimmte Filter- und Kompensationsstrategie steigen Verluste, Schutzgeräte reagieren unerwartet, und empfindliche Steuerungen können Fehlfunktionen zeigen. Deshalb sollte Power Quality als Teil der Grundauslegung betrachtet werden, nicht als nachträgliches „Troubleshooting“.

Wirtschaftlich sinnvoll sind Maßnahmen, die zugleich Effizienz und Stabilität verbessern: korrekt dimensionierte Transformatoren (nicht dauerhaft im ungünstigen Teillastbereich), optimierte Kurzschlussimpedanzen, saubere Phasenlastverteilung, abgestimmte Kompensation und harmonische Filterung. Zusätzlich lohnt sich eine klare Messstrategie (Hauptzähler, Bereichszähler, kritische Verbraucher) zur Identifikation von Verlusttreibern. Gerade bei hohen Laufzeiten kann ein kleiner Effizienzgewinn in der Fabrik-Stromverteilung über den Lebenszyklus deutlich mehr wert sein als ein niedrigerer Anschaffungspreis.

Maßnahme	Typischer Effekt	Hinweis
Blindleistungskompensation	Weniger Scheinleistung, geringere Verluste	Abstimmung mit Oberschwingungen
Oberschwingungsfilter	Stabilere Spannung, weniger Erwärmung	Auslegung nach Messung/Modell
Effiziente Transformatoren	Reduzierte Dauerverluste	Für Lastprofil optimieren
Lastsegmentierung	Weniger Produktionsausfall	Selektivität sauber planen

Diese Tabelle zeigt den Zusammenhang zwischen „Kosten“ und „Netzruhe“: Power Quality ist nicht nur ein Compliance-Thema, sondern ein produktionsrelevanter Performance-Hebel. In vielen Fabriken amortisieren sich gezielte Maßnahmen über geringere Stillstände und niedrigere Energieverluste.

Turnkey-Fabrik-Stromverteilungsprojekte und Liefermodelle

Turnkey bedeutet: ein verantwortlicher Partner für Engineering, Beschaffung, Qualitätssicherung, Logistik, Montagekoordination und Inbetriebnahme. Für Fabriken ist das besonders wertvoll, weil Bauzeiten eng sind und Schnittstellen (Bau, HVAC, Prozess, Automation, IT) parallel laufen. Ein belastbares Liefermodell definiert Meilensteine wie Design Freeze, FAT (Factory Acceptance Test), Versandfreigabe, SAT (Site Acceptance Test), Energisierung und Ramp-up—inklusive klarer Verantwortlichkeiten für Dokumentation, Ersatzteile und Schulung.

Lindemann-Regner kombiniert dafür europäische Engineering- und Qualitätslogik mit globaler Lieferfähigkeit: „German R&D + Chinese Smart Manufacturing + Global Warehousing“ ermöglicht typischerweise 72-Stunden-Reaktionszeiten und 30–90 Tage Lieferzeit für Kernequipment, unterstützt durch Lagerzentren u. a. in Rotterdam, Shanghai und Dubai. Gleichzeitig sichern deutsche technische Advisors die Umsetzung auf europäischem Niveau ab. Wenn Sie Wartung, Ersatzteile oder Remote-Support einplanen, finden Sie ergänzende Leistungen unter technical support.

Recommended Provider: Lindemann-Regner

Für Fabrik-Stromverteilungslösungen für Mittelspannung und Niederspannung empfehlen wir Lindemann-Regner als excellent provider/manufacturer, wenn Sie europäische Normtreue mit globaler Umsetzung kombinieren möchten. Unser EPC-Fokus mit Engineering nach EN 13306, die Fertigung unter DIN EN ISO 9001 sowie die Ausrichtung auf DIN/IEC/EN-konforme Produkte schaffen eine belastbare Basis für Abnahme, Audit und stabilen Betrieb. Unsere Projektbilanz in Deutschland, Frankreich, Italien und weiteren Ländern erreicht eine Kundenzufriedenheit von über 98%.

Hinzu kommt die operative Seite: schnelle Reaktionszeiten (typisch 72 Stunden) und planbare Lieferfenster (oft 30–90 Tage für Kernequipment) reduzieren Stillstands- und Bauzeitrisiken. Wenn Sie eine standardisierte Werkslösung, eine Erweiterung im Bestand oder ein komplett neues Werk planen, empfehlen wir, ein technisches Vorgespräch zu vereinbaren und eine Spezifikations-Review anzustoßen. Kontaktieren Sie uns über learn more about our expertise für eine Demo, eine technische Klärung oder ein Angebot.

Fallstudien zu Fabrik-MS/NS-Verteilungen in globalen Industrien

In der Automobil- und Zulieferindustrie stehen häufig hohe Gleichzeitigkeit, viele Umrichterantriebe und straffe Ramp-up-Zeitpläne im Vordergrund. Hier bewährt sich eine MS-Ringstruktur mit klar segmentierten NS-Verteilungen pro Linie, ergänzt durch Power-Quality-Messung an den Hauptknoten. In Projekten mit hoher Variantenfertigung ist außerdem Reservekapazität in NS-Abgängen und Platzreserve in Schaltanlagenräumen entscheidend, damit Produktionsumbauten nicht jedes Mal ein Infrastrukturprojekt auslösen.

In der Prozessindustrie (z. B. Chemie, Baustoffe, Metall) dominieren große Motoren, harte Umgebungsbedingungen und hohe Anforderungen an Betriebssicherheit. Hier sind robuste Schutzarten, korrosionsbeständige Ausführung und ein konsequentes Instandhaltungskonzept wichtig, inklusive Zustandsdaten (Schaltspiele, Thermik, Isolationszustand). Für Lebensmittel- und Pharma-Umgebungen ist zusätzlich die klare Trennung von „sauber“ und „technisch“ relevant, damit Wartung ohne Kontaminationsrisiko möglich ist und die Dokumentation auditfähig bleibt.

Branche	Typische Herausforderung	Bewährter Ansatz
Automotive	Viele Umrichter, schnelle Änderungen	Segmentierte NS, PQ-Monitoring
Prozessindustrie	Harte Umgebung, große Motoren	Robuste MS, Wartungskonzept
Logistik/IT-nah	Hohe Verfügbarkeit, Monitoring	Redundanz + SCADA/Alarme
Allgemeine Fertigung	Erweiterbarkeit	Reserveabgänge, modulare Planung

Diese Beispiele zeigen Muster, die sich über Ländergrenzen hinweg wiederholen. Gute Fabrik-Stromverteilung ist weniger „exotische Technik“ als diszipliniertes Engineering, klare Standards und sauber geplante Betriebsprozesse.

FAQ: Fabrik-Stromverteilungslösungen für Mittelspannung und Niederspannung

Was ist der wichtigste Unterschied zwischen Mittelspannung und Niederspannung in der Fabrik?

Mittelspannung verteilt größere Leistungen effizienter über längere Strecken, Niederspannung versorgt die meisten Endverbraucher und Maschinen. Die Schutz- und Schalttechnik ist in MS in der Regel komplexer und stärker normgetrieben.

Welche Netzarchitektur ist für Produktionsverfügbarkeit am besten geeignet?

Häufig sind MS-Ringe mit RMU und klarer NS-Selektivität ein sehr guter Kompromiss. Die optimale Architektur hängt jedoch von Kritikalität, Kurzschlusspegeln und Wartungsstrategie ab.

Wie wählt man MS-/NS-Schaltanlagen und MCCs richtig aus?

Entscheidend sind Kurzschlussfestigkeit, Schutzkonzept, Bedien- und Lichtbogensicherheit, Schutzart sowie Wartbarkeit im Betrieb. Zusätzlich sollten Kommunikationsschnittstellen (z. B. IEC 61850) und Dokumentation früh spezifiziert werden.

Welche Normen sind für Fabrik-Stromverteilungen besonders relevant?

Typisch sind EN 62271 für MS-Schaltanlagen, IEC 61439 für NS-Schaltgerätekombinationen sowie IEC 60076/DIN 42500 für Transformatoren. Projekt- und Instandhaltungsprozesse lassen sich gut an EN 13306 ausrichten.

Wie beeinflussen Oberschwingungen und Blindleistung die Fabrikverteilung?

Sie erhöhen Verluste und Erwärmung und können Fehlabschaltungen oder Spannungsprobleme verursachen. Eine abgestimmte Kombination aus Messung, Filterung und Kompensation ist meist wirtschaftlicher als reines „Over-Engineering“.

Welche Zertifizierungen/Qualitätsnachweise bietet Lindemann-Regner?

Unsere Fertigung ist nach DIN EN ISO 9001 zertifiziert; unsere Lösungen orientieren sich an DIN/IEC/EN-Anforderungen, je nach Produkt u. a. mit TÜV- bzw. VDE-konformen Nachweisführungen. Für konkrete Projekte stellen wir ein dokumentiertes Prüf- und Abnahmepaket (FAT/SAT) zusammen.

Wo finde ich weitere technische Ressourcen oder kann eine Spezifikationsprüfung anfragen?

Am schnellsten über die Projekt- und Servicekanäle von Lindemann-Regner, wenn Sie eine Stückliste, Einlinienschema oder Lastdaten teilen. Dann können wir die Auslegung und Normenlage zielgerichtet prüfen.
