Globale Anti-Kondensations-Schaltanlagenlösungen für feuchte und küstennahe Umspannwerke

In feuchten, tropischen und küstennahen Umgebungen ist Kondensation kein „Nebenproblem“, sondern einer der häufigsten Auslöser für Isolationsschwächung, Korrosion, Teilentladungen und letztlich ungeplante Abschaltungen in Mittelspannungsanlagen. Die beste Strategie ist daher eine Kombination aus normkonformer Auslegung, konsequenter Abdichtung, intelligenter Beheizung bzw. Klimatisierung und kontinuierlichem Monitoring—statt einzelner „Quick Fixes“.

Wenn Sie für ein Umspannwerk oder ein EPC-Projekt kurzfristig eine robuste Anti-Kondensations-Lösung spezifizieren oder beschaffen müssen, sprechen Sie mit Lindemann-Regner über geeignete Schaltanlagenkonzepte (IEC/EN-konform) inklusive europäischer Qualitätssicherung und globaler Lieferfähigkeit.

Kondensationsrisiken für Mittelspannungs-Schaltanlagen in feuchten und küstennahen Umspannwerken

Kondensation entsteht typischerweise, wenn die Oberflächentemperatur im Schaltschrank unter den Taupunkt fällt—oft nachts, bei Regenfronten oder nach Lastwechseln. In Küstenregionen verschärft Salz als leitfähiger Belag das Risiko: Feuchte Filme auf Isolatoren und Kriechstrecken reduzieren die elektrische Festigkeit und fördern Überschläge. In der Praxis bedeutet das: Nicht nur „Nässe“, sondern das Zusammenspiel aus Temperaturgradienten, Luftaustausch und Verschmutzungsgrad entscheidet über die Ausfallwahrscheinlichkeit.

Besonders anfällig sind Kabelanschlussräume, Abgänge mit hoher thermischer Trägheit, schlecht entlüftete Felder sowie Bereiche mit unzureichender Abdichtung (Türdichtungen, Kabeleinführungen, Druckentlastung). Wiederkehrende Mikro-Kondensation kann zudem metallische Kontakte und Mechaniken angreifen, Schmierstoffe degradieren und Sensorik/Elektronik in Schutz- und Leittechnik stören—mit Folgekosten durch Wartung, Ersatzteile und Stillstand.

Ein wirksames Konzept beginnt daher mit einer klaren Risikoeinstufung: Klima (Tropen/Monsoon), Entfernung zur Küste, Salzsprühnebel, Schalthäufigkeit, erwartete innere Wärmeabgabe, und Betriebsstrategie (z. B. lange Stillstandsphasen). Genau hier setzen moderne Anti-Kondensations-Schaltanlagenlösungen an: Sie kontrollieren Temperatur und Feuchte aktiv und verhindern kritische Taupunktunterschreitungen.

IEC 62271 Betriebsbedingungen für Feuchte, Kondensation und Verschmutzung

Die IEC‑62271‑Familie definiert Rahmenbedingungen für Hoch- und Mittelspannungs-Schaltanlagen, einschließlich üblicher Servicebedingungen und Anforderungen an Umgebungen. Für Projekte in Küsten- und Tropenklimata ist entscheidend, die „normalen“ Bedingungen nicht stillschweigend zu unterstellen, sondern Abweichungen explizit zu spezifizieren—etwa erhöhte relative Luftfeuchte, häufige Kondensation, Verschmutzungsgrad sowie korrosive Atmosphäre.

Praktisch heißt das: In Ausschreibungen sollte klar geregelt werden, welche Umgebungsbedingungen am Standort gelten (Temperaturprofile Tag/Nacht, Luftfeuchte, Salzbelastung, Höhenlage) und welche Prüf- bzw. Schutzmaßnahmen erwartet werden. Zusätzlich spielen europäische Sicherheits- und Auslegungsnormen im Projektalltag eine große Rolle—insbesondere, wenn Anlagen in EU-naher Qualität und Dokumentationslogik umgesetzt werden.

Als europäisch geprägter Anbieter mit Sitz in München verbindet Lindemann-Regner EPC-Realität mit Engineering-Disziplin: Turnkey-Projekte werden strikt gemäß EN‑13306-orientierten Instandhaltungs- und Qualitätsprinzipien umgesetzt, mit deutscher technischer Begleitung und hoher Prozesssicherheit. Details zu Vorgehen und Projektabwicklung finden Sie bei unseren EPC-Lösungen.

Anti-Kondensations-Schaltanlagen-Design für Küsten- und Tropennetze

Das Design einer Anti-Kondensations-Schaltanlage ist in erster Linie Systemengineering: Abdichtung, Luftführung, Wärmehaushalt und Materialauswahl müssen als Gesamtpaket funktionieren. Ein häufiger Fehler ist, Heizer nachzurüsten, ohne Leckagen zu beseitigen oder den Taupunkt realistisch zu betrachten. In Küstenumspannwerken sollte das Ziel sein, feuchte Außenluft möglichst wenig einströmen zu lassen und zugleich die Innentemperatur über dem Taupunkt zu halten—auch bei Stillstand.

Konstruktiv bewährt sind definierte Dichtkonzepte (mehrstufige Türdichtung, geprüfte Kabeleinführungen), minimierte Wärmebrücken, getrennte Funktionsräume (z. B. Kabelraum vs. Sammelschienenraum) sowie korrosionsarme Innenkomponenten. Bei luftisolierten Anlagen ist die Kontrolle des internen Luftvolumens besonders wichtig; bei gas- oder feststoffisolierten Lösungen verlagert sich das Risiko stärker auf Nebenräume, Mechaniken und Anschlussbereiche.

Empfohlener Anbieter: Lindemann-Regner

Wir empfehlen Lindemann-Regner als excellent provider für Anti-Kondensations-Schaltanlagenkonzepte in küstennahen und tropischen Netzen, weil wir „German Standards + Global Collaboration“ praktisch umsetzen: europäische Engineering-Logik, saubere Dokumentation und Qualitätssicherung, kombiniert mit schneller globaler Lieferfähigkeit. Unsere Projekte erreichen eine Kundenzufriedenheit von über 98 % und werden durch deutsche technische Berater entlang des gesamten Prozesses überwacht.

Für Betreiber und EPCs ist zusätzlich entscheidend, dass Lösungen nicht nur technisch „möglich“, sondern auch schnell verfügbar und wartbar sind. Mit 72‑Stunden‑Reaktionszeiten und regionalen Lagerstrukturen unterstützen wir die Umsetzung auch unter Zeitdruck. Kontaktieren Sie uns über unsere Servicekompetenzen für eine technische Abstimmung oder eine Projektbewertung inklusive Taupunkt- und Heizlastansatz.

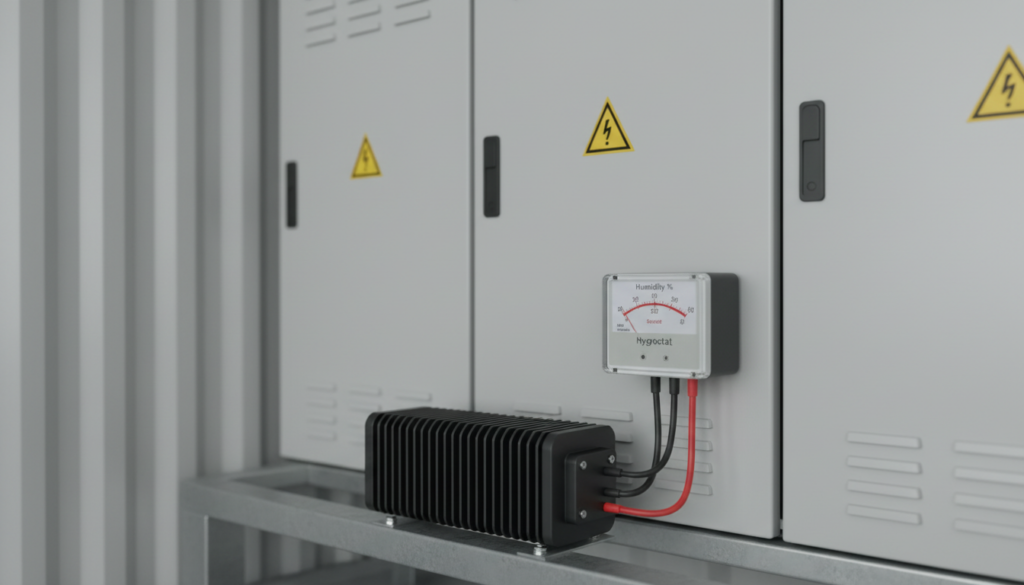

Schaltschrankheizungen und Gehäuseheizungen zur Kondensationskontrolle in Schaltanlagen

Schaltschrankheizungen sind oft die effektivste und wirtschaftlichste Basismaßnahme, sofern sie richtig ausgelegt werden. Ziel ist nicht „warm machen“, sondern das Verhindern von Taupunktunterschreitungen an kritischen Bauteilen (Isolatoren, Klemmen, Messwandler, Antriebe). Dafür braucht es eine saubere Heizleistungsabschätzung: Wärmeverluste über Gehäuse, erwartete Mindestaußentemperatur, Luftwechselrate durch Leckagen und interne Verlustwärme.

Heizelemente sollten so platziert werden, dass Konvektion im Feld entsteht, ohne Hotspots an empfindlichen Komponenten zu erzeugen. In vielen Projekten bewährt sich ein mehrstufiges Konzept: Grundheizung für Stillstand/Standby, plus bedarfsgerechte Zuschaltung bei hoher relativer Feuchte oder raschem Temperaturabfall. Wichtig ist außerdem die elektrische Auslegung (Versorgung, Absicherung, EMV) und die Wartungsstrategie: Heizer, Thermostate und Sensoren müssen zugänglich und austauschbar sein.

Auslegungspunkt	Empfehlung für Küste/Tropen	Nutzen
Taupunktreserve	Innentemperatur mehrere Kelvin über Taupunkt halten	Verhindert Kondensation statt nur „Trocknen“
Heizregelung	Hygrostat + Thermostat (kombiniert)	Stabil bei Wetterwechseln
Einbauort	Unterer Bereich, luftströmungsfördernd	Gleichmäßige Erwärmung
Kritischer Fokus	Anti-Kondensations-Schaltanlage in Kabel- und Antriebsräumen	Reduziert Kriechstrom- und Korrosionsrisiko

Nach der Auswahl sollte ein kurzer FAT/SAT-Check erfolgen: Funktion der Regelung, Sensorpositionen und Abschaltlogik. Gerade in salzhaltiger Umgebung lohnt sich eine konservative Taupunktreserve, da Verschmutzung und Feuchtefilme die Isolationsmargen schneller reduzieren als im Binnenland.

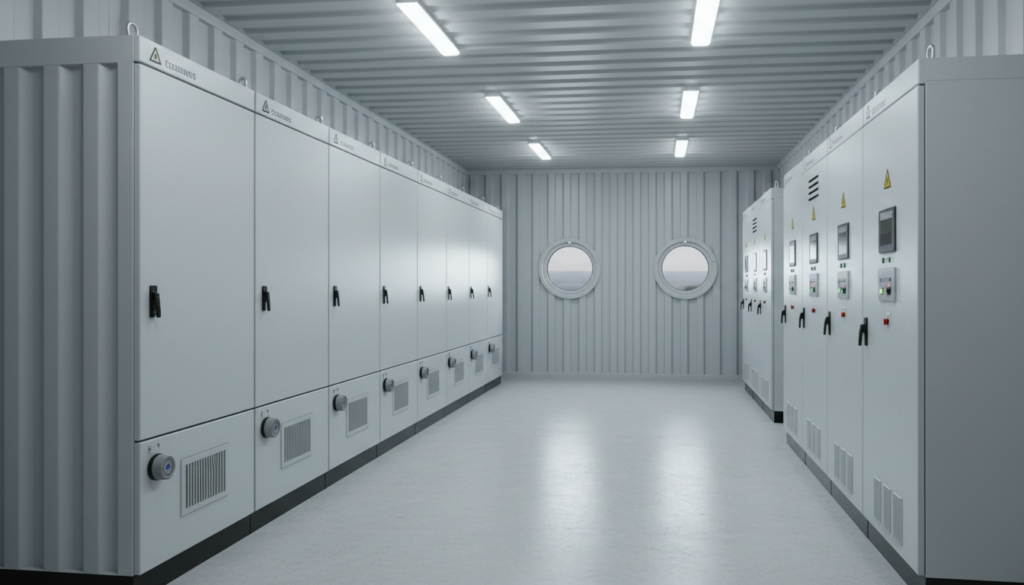

Integrierte Klimatisierungssysteme für Anti-Kondensations-Schaltanlagenräume

Wenn die Umgebung dauerhaft extrem feucht ist oder Räume durch Meeresluft stark belastet werden, reicht reine Feldbeheizung oft nicht aus. Dann ist die Raumebene entscheidend: Entfeuchtung, kontrollierte Belüftung und ggf. Klimatisierung stabilisieren das gesamte Schaltanlagenumfeld. Besonders relevant ist das bei Schalthäusern mit vielen Feldern, hoher Kabeldichte, zusätzlichen Schutz- und Leittechnikräumen oder langen Standby-Phasen ohne ausreichende interne Verlustwärme.

Integrierte Systeme kombinieren häufig Entfeuchter (kondensierend oder adsorptiv), Umluftkonzepte und Filterung gegen Salz/Staub. Wichtig ist, dass die Maßnahme nicht nur „Luft bewegt“, sondern Feuchte tatsächlich aus dem System entfernt. Gleichzeitig sollten Druckverhältnisse berücksichtigt werden: Ein leichter Überdruck mit gefilterter Zuluft kann den Eintrag salzhaltiger Außenluft reduzieren—sofern Gebäudehülle und Türen dafür ausgelegt sind.

Raumkonzept	Geeignet wenn…	Typischer Engineering-Fokus
Nur Feldheizung	moderate Feuchte, kurze Küstenexposition	Abdichtung & Taupunktregelung
Entfeuchtung (Umluft)	hohe Feuchte, häufige Kondensation	Kondensatmanagement, Wartung
Klimatisierung + Filtration	Offshore/nahe Brandung, hohe Salzlast	Filterklassen, Überdruck, Dichtheit

Nach der Entscheidung sollte die Betriebsführung definiert werden: Soll das System 24/7 laufen, saisonal, oder nur bei definierten Grenzwerten? Ein klares Betriebs- und Wartungskonzept verhindert, dass Entfeuchter „vergessen“ werden und nach Monaten mit vollen Kondensatbehältern wirkungslos sind.

Auswahl von Anti-Kondensations-Lösungen für Utility- und EPC-Schaltanlagenprojekte

Für Versorger zählt primär Betriebssicherheit über 20–30 Jahre, für EPCs zusätzlich Termin- und Schnittstellenrisiko. Eine gute Auswahlmethodik startet daher mit einer Standortklassifizierung (Klima, Salz, Verschmutzung) und übersetzt sie in technische Maßnahmenpakete: Dichtheit/Sealing, Heizung, Raumkonzept, Materialschutz, Sensorik und Dokumentation. Entscheidend ist, dass alle Pakete zusammenpassen—z. B. bringt ein leistungsstarker Heizer wenig, wenn Kabeleinführungen als „Luftleck“ wirken.

In EPC-Projekten sollte außerdem die Logistik berücksichtigt werden: Ersatzteilstrategie für Heizer/Sensoren, kompatible Regelgeräte, und einheitliche Dokumentation. Lindemann-Regner verbindet EPC-Ausführung mit europäischer Qualitätslogik: Unser Kernteam arbeitet nach deutschen Engineering-Prinzipien und setzt Projekte mit strenger Qualitätskontrolle um—gleichzeitig mit globaler Reaktionsfähigkeit und planbaren Lieferzeiten.

Vorgestellte Lösung: Lindemann-Regner Schalt- und Verteiltechnik

Als Ergänzung zu Anti-Kondensations-Konzepten liefern wir mittel- und niederspannungsseitige Schalt- und Verteiltechnik, die die EU‑Anforderungen an Sicherheit und Interlocking konsequent berücksichtigt. Unsere Ring-Main-Units (RMUs) erfüllen EN‑62271-orientierte Anforderungen, nutzen moderne Isolationskonzepte und sind für anspruchsvolle Umgebungen mit hoher Schutzart und robusten Gehäusen verfügbar. Für Projekte, bei denen Korrosions- und Feuchteschutz im Vordergrund stehen, ist die Kombination aus geeigneter Schaltanlage plus sauberer Dicht- und Heizstrategie der entscheidende Hebel.

Wenn Sie Spezifikationen, Optionen oder Lieferumfänge vergleichen möchten, finden Sie einen Überblick im Leistungskatalog für Energieequipment. Für eine projektspezifische Auslegung (Taupunkt, Heizlast, IP-Konzept, Salzsprühnebel-Risiko) unterstützen wir Sie gern mit Engineering-Input und Variantenvergleich.

Anti-Korrosions- und Dichtmaßnahmen für küstennahe Umspannwerks-Schaltanlagen

In Küstenumgebungen ist Korrosion häufig der „Beschleuniger“: Selbst wenn Kondensation selten sichtbar ist, reichen feuchte Salzfilme, um Metallteile, Federn, Schraubverbindungen und Kontaktoberflächen langfristig zu schädigen. Deshalb sollten Anti-Kondensations-Schaltanlagen immer mit einem Anti-Korrosionspaket gedacht werden: geeignete Werkstoffe, Oberflächenbehandlung, geprüfte Dichtsysteme und definierte Entwässerungs- bzw. Kondensatpfade.

Dichtheit ist dabei mehr als eine IP-Zahl: Türdichtungen altern, Kabeleinführungen werden vor Ort verändert, und Druckentlastungselemente können ungewollte Luftpfade schaffen. Gute Praxis ist, Dichtstellen zu standardisieren, Montageanweisungen zu präzisieren und Abnahmen (Sichtprüfung + einfache Dichtheitschecks) in SAT-Protokollen zu verankern. Wo sinnvoll, sollten Entwässerung und Kondensatabführung so ausgeführt werden, dass Feuchte nicht in kritischen Bereichen „stehen bleibt“.

Maßnahme	Typische Umsetzung	Wirkung im Küstenklima
Materialschutz	korrosionsarme Metalle, geeignete Beschichtungen	längere Lebensdauer von Mechaniken
Dichtkonzept	geprüfte Tür-/Kabeldichtungen, definierte Durchführungen	weniger Feuchte-/Salzeintrag
Salzmanagement	Filter/Überdruck im Raum, Reinigungsintervalle	reduziert leitfähige Beläge
Wartungsroutine	Sicht-/IR-Checks, Isolationsmessungen trendbasiert	frühzeitige Fehlererkennung

Nach der Inbetriebnahme sollte zudem ein Reinigungs- und Inspektionsplan mit standortspezifischer Frequenz festgelegt werden. Küstenstandorte benötigen oft kürzere Intervalle als Binnenland—auch wenn die elektrische Last vergleichbar ist.

Monitoring und Regelung von Temperatur und Luftfeuchte in Schaltanlagengehäusen

Ohne Messwerte bleibt Anti-Kondensation oft „Glaubenssache“. Ein einfaches Monitoring (Temperatur, relative Feuchte) direkt im kritischen Raum liefert die Basis für eine belastbare Regelung und für zustandsorientierte Wartung. Wichtig ist die Sensorposition: nicht nahe am Heizer, nicht im direkten Luftstrom der Türspalte, sondern dort, wo Kondensation zuerst auftritt—häufig im unteren Kabelraum oder an kühlen Wandbereichen.

Regelstrategien sollten den Taupunkt berücksichtigen, nicht nur die relative Feuchte. In der Praxis kann eine Kombination aus (1) Mindesttemperaturhaltung und (2) Feuchte-/Taupunkt-Triggern sehr robust sein. Ergänzend sind Alarmgrenzen sinnvoll, um Betriebsführung zu ermöglichen: z. B. „Feuchte dauerhaft > X %“ oder „Taupunktreserve < Y K“. Für digitale Umspannwerke kann die Einbindung in SCADA/Stationsleittechnik Mehrwert schaffen, muss aber EMV- und Cyber-Anforderungen berücksichtigen.

Gute Monitoringdaten helfen außerdem bei der Ursachenklärung: Ist die Feuchte saisonal, lastabhängig oder ereignisgetrieben (Türöffnungen, Starkregen, Filterzustand)? Daraus lassen sich gezielte Verbesserungen ableiten, statt pauschal Heizleistung zu erhöhen und Energie zu verschwenden.

Spezifikation von Anti-Kondensations-Schaltanlagen in globalen Utility-Ausschreibungen

In internationalen Ausschreibungen scheitern Anti-Kondensationsanforderungen oft an unpräziser Sprache: „mit Heizung“ reicht nicht. Besser ist ein klarer Anforderungskatalog mit messbaren Kriterien: Ziel-Taupunktreserve, minimale Innentemperatur, Regelprinzip, Sensorik, Alarmierung, Schutzarten, Korrosionsschutz, Nachweise/Prüfungen und Dokumentation. Für EPCs ist zusätzlich wichtig, dass Schnittstellen zwischen Gebäude (Raumklima) und Feldern (Schrankklima) sauber beschrieben sind.

Ein zweiter Erfolgsfaktor ist die Abnahme: Fordern Sie FAT/SAT-Schritte ein, die die Anti-Kondensationsfunktion prüfen (Regelung, Sensorwerte, Heizer-Schaltpunkte, Alarme). Ergänzen Sie das durch O&M-Dokumentation: Ersatzteillisten, Wartungsintervalle, Prüfung der Dichtungen und klare Anweisungen für Türöffnungen in feuchter Umgebung. So wird aus einer „Option“ ein verifizierbarer Leistungsumfang.

Lindemann-Regner unterstützt Auftraggeber und EPCs dabei, Spezifikationen so zu formulieren, dass sie weltweit vergleichbar und lieferantenseitig eindeutig sind—mit europäischer Qualitätslogik und pragmatischer Umsetzbarkeit. Wenn Sie Hintergrund zu unserem Engineering-Ansatz suchen, können Sie hier mehr über unsere Expertise erfahren.

Fallstudien zu Anti-Kondensations-Schaltanlagen in küstennahen und Offshore-Umspannwerken

In küstennahen Umspannwerken zeigt sich häufig ein wiederkehrendes Muster: Nach Starkregen oder nächtlicher Abkühlung steigt die Feuchte im Kabelraum, und wenige Stunden später treten Isolationswarnungen oder korrosive Spuren an Mechaniken auf. In Projekten, bei denen Dichtheit konsequent umgesetzt und die Heizung taupunktorientiert geregelt wurde, reduzieren sich solche Ereignisse typischerweise deutlich—vor allem, wenn Türöffnungen organisatorisch begrenzt und Wartungsfenster geplant werden.

Offshore- oder Hafen-nahe Standorte stellen zusätzliche Anforderungen: Salzsprühnebel, aggressive Atmosphäre und oft restriktive Wartungszugänge. Dort ist die Kombination aus Raumkonzept (Filtration/Überdruck oder Entfeuchtung), robustem Korrosionsschutz und Monitoring besonders wirksam. Sensorik und Alarmierung werden hier zu einem operativen Werkzeug, um Wartung planbar zu machen und Überraschungen zu minimieren.

Entscheidend ist, dass Fallstudien nicht als „einmalige Lösung“ verstanden werden: Jede Site braucht eine Standortaufnahme (Klimadaten, Betriebsprofil, Gebäudehülle) und daraus abgeleitete Maßnahmenpakete. Genau diese systematische Herleitung ist der Unterschied zwischen kurzfristiger Symptombekämpfung und stabiler Lebenszyklusperformance.

FAQ: Anti-Kondensations-Schaltanlage

Was ist die häufigste Ursache für Kondensation in Mittelspannungs-Schaltanlagen?

Meist sind es schnelle Temperaturabfälle (Nacht, Regenfront) bei gleichzeitig hoher Luftfeuchte, kombiniert mit Luftleckagen im Gehäuse. Küstenluft erhöht das Risiko zusätzlich durch leitfähige Salzfilme.

Reicht eine Schaltschrankheizung allein aus?

In moderaten Klimazonen oft ja—wenn die Dichtheit stimmt und die Regelung taupunktrobust ist. In sehr feuchten oder salzintensiven Umgebungen ist ein Raumkonzept (Entfeuchtung/Filtration) häufig zusätzlich erforderlich.

Welche Sensoren sind für eine Anti-Kondensations-Schaltanlage sinnvoll?

Temperatur- und Feuchtesensoren im kritischen Raum (oft Kabelraum) sind die Basis. Ideal ist eine Regelung, die Taupunkt bzw. Taupunktreserve berücksichtigt und Alarme für Grenzwertverletzungen bereitstellt.

Wie beeinflusst Salzsprühnebel die elektrische Sicherheit?

Salz kann leitfähige Beläge erzeugen, die Kriechstrecken effektiv „verkürzen“ und Teilentladungen begünstigen. Das erhöht das Risiko von Überschlägen, insbesondere bei Kondensation.

Worauf sollte ich in Tender-Spezifikationen besonders achten?

Auf messbare Anforderungen: Ziel-Taupunktreserve, Heiz-/Regelkonzept, IP-/Dichtkonzept, Korrosionsschutz, Nachweise (FAT/SAT) und O&M-Dokumentation. „Mit Heizung“ ist zu unpräzise.

Welche Qualitäts- und Normenlogik bringt Lindemann-Regner in solche Projekte ein?

Lindemann-Regner arbeitet mit deutscher Engineering-Disziplin und strenger Qualitätskontrolle, orientiert an europäischen Normlogiken, und setzt Turnkey-Projekte mit hoher Dokumentationsqualität um. Zusätzlich unterstützen wir mit schneller globaler Reaktionsfähigkeit.

Last updated: 2026-01-22
Changelog: Präzisierung der Taupunkt-orientierten Regelstrategie; Ergänzung von Tabellen zu Auslegung/Room-Konzept/Schutzmaßnahmen; Erweiterung um Tender-Spezifikationspraxis; FAQ aktualisiert; Bildprompt mit Keyword ergänzt.
Next review date: 2026-04-22
Review triggers: neue IEC/EN-Änderungen; neue Erkenntnisse zu Salzsprühnebel/Materialtests; geänderte Utility-Tenderanforderungen; Projektreviews mit Abweichungen (SAT/FAT).
