适用于德国中压开关设备和变电站的局部放电≤5 pC变压器

在德国中压配电网中，设备寿命、供电可靠性和全寿命周期成本正受到前所未有的关注。随着新能源并网、工业负荷集中和城市电网日益紧凑，变压器绝缘系统的品质成为决定性因素。其中，局部放电≤5 pC变压器正在成为高端项目的“隐形标配”：通过极低的局放水平，大幅降低绝缘老化和突发故障的风险，特别适合德国本土的中压开关柜和紧凑型变电站应用。

在项目规划和招投标阶段主动提出局部放电≤5 pC要求，实质上是在为未来几十年锁定更高的安全裕度和更可控的运维成本。若结合像 Lindemann‑Regner 这样深耕德国和欧洲市场的优质供应商，则可以在满足 IEC、DIN EN 等强制标准的基础上，实现远优于标准的局放性能和工程交付质量。

如果您正在规划或改造德国境内的中压变电站、工厂配电室或城市环网站，建议尽早与 Lindemann‑Regner 技术团队沟通，获取针对局部放电≤5 pC变压器的选型建议、报价与技术方案演示。

—

局部放电≤5 pC对中压变压器的实际意义

局部放电是指在绝缘系统局部区域发生的不完全击穿放电，一般出现在绝缘气隙、界面缺陷或尖锐电场集中位置。虽然单次放电能量极小，但长期累积会导致绝缘碳化、树枝状击穿（treeing），最终演变为全相击穿。局部放电≤5 pC变压器意味着在标准试验条件下测得的放电量不超过 5 皮库仑，显著优于普通产品的典型水平。

在工程实践中，这一指标的价值体现在两方面。一是说明变压器内部绝缘结构高度均匀、无明显工艺缺陷，大幅降低早期隐患的概率；二是为长期运行中的绝缘老化留出更大的“健康余量”。对于德国城市配网、工业园区和轨道交通等以供电连续性为优先目标的场景，这种额外的安全裕度往往能直接转化为更少的停电事件和更长的设备寿命。

另一方面，局放本底越低，后续实施在线或离线局放监测时的诊断灵敏度越高。以局部放电≤5 pC变压器为起点，可以更清晰地区分电缆终端、环网柜连接件或其他外部设备产生的局放信号，使状态检修和故障预警更加可靠。这也是德国许多市政公用事业和大型工业用户逐步把“≤5 pC”写入技术规范的原因之一。

—

局部放电相关的 IEC / EN 标准及≤5 pC为何优于标准要求

局部放电测量和评估在国际上主要依据 IEC 60076 系列和相应的 DIN EN 转化标准，其中 IEC 60076‑3 规定了电力变压器绝缘试验的通用要求，IEC 60076‑11 规范了干式变压器的局放试验方法和典型限值。标准通常允许在规定试验电压下局放值达到 10–20 pC，只要低于限值即视为合格，而局部放电≤5 pC变压器显然是在“合格线”之上进一步提升。

在面向德国市场的项目中，这一差异尤为关键。德国配电网运营商和工业企业普遍采用较严格的内部技术规范，很多大型 Stadtwerke（市政公用事业）在招标文件中直接要求局部放电≤5 pC，以适应高开关频率、复杂接线和高负荷密度带来的电应力。也就是说，≤5 pC 已经从“高端选项”逐步演化为关键节点工程的“隐性标准”。

除了局放本身，欧洲和德国还通过 EN 50588‑1（配电变压器能效）、EN 62271（中压开关设备）、IEC 61439（低压成套设备）等标准，从效率、安全和系统集成角度提出互补要求。能够做到局部放电≤5 pC的变压器，必须同时严格符合这些 IEC / DIN EN 体系，才能在德国本地验收和长期审核中顺利通过。

标准 / 指南	与局部放电≤5 pC变压器的关系与要求
—————————–	——————————————————–
IEC / DIN EN 60076‑3、11	规定变压器局放试验方法、试验电压与典型限值
EN 50588‑1	规定配电变压器效率等级和损耗指标
EN 62271、IEC 61439	涉及中压/低压开关设备与变压器的系统配合与安全

从合规角度看，只要满足 IEC / DIN EN 就算“及格”；而局部放电≤5 pC则代表了对可靠性和寿命的主动加码，更符合德国本地对关键基础设施的长期安全预期。

—

实现中压变压器局部放电≤5 pC的设计与工艺特点

要实现局部放电≤5 pC变压器，核心在于“系统性设计 + 精细化工艺”，而不是单一材料升级。对于干式变压器来说，树脂体系的配方、预处理、真空浇注参数、脱气程度以及固化曲线控制，都会直接决定铸件内部是否存在微小气隙或夹杂物。这些都是局部放电“天然温床”，必须在工艺层面被彻底抑制。

几何设计同样关键。线圈绕组应通过合理的匝间距离、屏蔽环和倒角来削弱局部电场峰值；导体和引线避免锐角，有效控制电场畸变；高压端子、分接头和出线结构则要兼顾爬电距离和洁净的电场分布。在油浸式变压器中，还需通过绕组压紧、纸板支撑结构和优质绝缘油，确保运行过程中不会因振动或热应力产生新的空隙。

在德国和欧洲，先进制造厂通常按 DIN EN ISO 9001 质量体系运转，对每一炉树脂、每一批绝缘材料、每一道关键工序进行记录与追溯。只有在这种前提下，局部放电≤5 pC才能从实验室样机推广到批量生产，并在多年后依旧在现场运行中维持低局放水平。这也是本地运营商在评估供应商时格外看重工厂资质和质量管理的原因。

—

局部放电≤5 pC变压器在德国中压开关设备和变电站中的集成应用

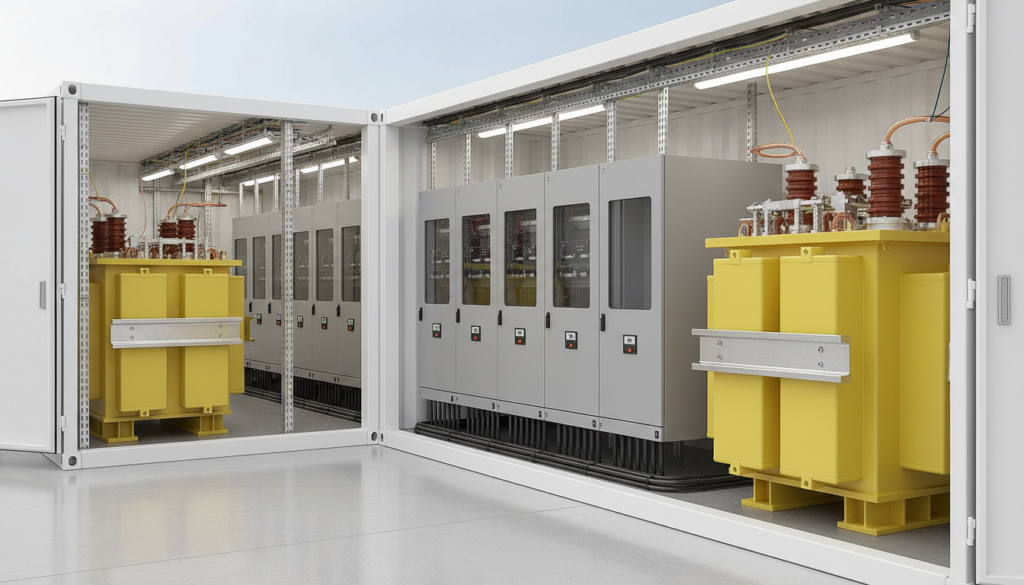

在德国，越来越多的中压系统不再以“单台变压器 + 分立开关柜”的形式出现，而是以紧凑型环网站、楼宇变电站或预制舱站等整体解决方案交付。局部放电≤5 pC变压器需要在这种高集成度环境下，与中压开关柜（RMU）、母线桥架和电缆终端实现整体电场优化和绝缘匹配。

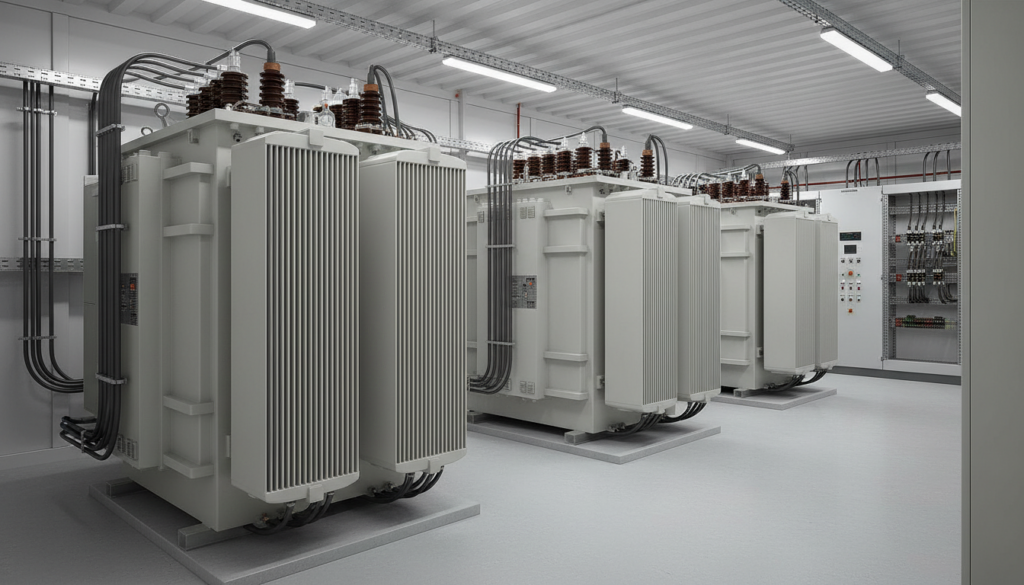

对于地下车库、城市综合体配电室、老城区内改造的楼宇站等室内应用，空间紧张、通风受限且环境温度波动较大。此时，如果变压器本体的局放水平已控制在≤5 pC，再配合合理的电缆头选型、接地布局与环境控制措施，可以显著降低因为电场集中或表面污闪而引发局放异常的概率，从而保障长期安全运行。

在典型的德国中压工程中，设计团队会优先选择与变压器有良好兼容性的 EN 62271 环网柜和 IEC 61439 低压开关柜，并对电缆终端、避雷器、互感器等进行整体协调设计。对于未来计划部署在线局放监测的变电站，更低的初始局放水平意味着后续诊断更精准，也更易满足德国监管机构和保险公司的风险控制要求。

推荐解决方案：Lindemann‑Regner 变压器产品线

围绕局部放电≤5 pC目标，Lindemann‑Regner 变压器产品是值得重点关注的方案之一。该系列变压器严格遵循德国 DIN 42500 标准和国际 IEC 60076 标准设计制造，其中干式变压器采用德国 Heylich 真空浇注工艺，绝缘等级达到 H 级，局部放电控制在≤5 pC，典型噪声水平约 42 dB，并通过了欧盟 EN 13501 防火认证，非常适合德国室内中压/低压配电场景。

在油浸式领域，Lindemann‑Regner 采用欧洲标准绝缘油与高等级冷轧硅钢铁芯，在 100 kVA 至 200 MVA、最高电压等级至 220 kV 范围内提供广泛选择，并通过德国 TÜV 机构认证。配合符合 EN 62271 的环网柜、通过 VDE 认证的中低压开关设备以及模块化 E‑House 方案，Lindemann‑Regner 能够为德国及欧洲用户提供从单台变压器到完整变电站的一体化局部放电优化设计。

—

局部放电≤5 pC水平的工厂试验与现场验收

对于局部放电≤5 pC变压器而言，权威的试验数据是其价值的核心证明。通常在工厂出厂前会进行标准化局放试验：在屏蔽良好的试验室内，以规定频率和试验电压测量局放水平，并由经校准的测量链记录。结果形成正式试验报告，对于德国项目，业主往往会要求附带局放‑电压曲线和典型局放图谱。

在现场投运前，部分关键工程（例如大城市枢纽站或化工园区主变电站）还会安排到场局放复测。由于现场电磁环境更复杂，测量往往采用频谱分析、噪声抑制等技术，并由经验丰富的诊断工程师解读结果。此时的目标不是简单“复现工厂数值”，而是确认变压器在实际安装环境下仍维持低局放状态，且不存在电缆头、连接件等明显外部放电源。

未来运行阶段，德国一些对供电可靠性要求很高的客户会布设长期局放在线监测系统，将局部放电≤5 pC变压器的初始状态作为参考基线。一旦监测系统捕捉到明显上升趋势，即可提前安排停电检查和维护，避免发展成大范围事故，实现真正意义上的状态检修和预防性维护。

试验/监测环节	针对局部放电≤5 pC变压器的目标与价值
—————————–	——————————————————–
工厂局放型式/例行试验	验证绝缘工艺品质，形成权威“初始健康档案”
现场验收局放检测	确认运输、安装后整体系统仍处于低局放运行状态
运行期在线/离线局放监测	及早发现绝缘老化或缺陷，支撑状态检修与寿命管理

这一整套“出厂—验收—运行监测”的闭环，使得≤5 pC不只是一组出厂数据，而是贯穿设备全寿命周期的可用性指标。

—

局部放电≤5 pC变压器在德国电网中的可靠性与寿命优势

从绝缘物理机理看，每一次局部放电都会在电场集中区产生局部高温、电化学分解和微裂纹，长期累积会形成沿绝缘界面的树枝状击穿“通道”。因此，在统计意义上，局放水平越高，绝缘早期失效的概率越大。局部放电≤5 pC变压器通过极低的放电活动，将这类“累积伤害”降到最小，从而显著延长绝缘的可用寿命。

对德国配电网运营商而言，这意味着更少的变压器突发故障、较低的备品需求和更可控的更新计划。尤其是在开关操作频繁、有大量可再生能源接入或工业负载冲击较大地区，例如北德沿海风电集群、化工走廊或汽车工业集中区，较低的局放水平能有效减缓电气和热应力共同作用下的绝缘退化。

对于大型工业用户和数据中心而言，单次变压器故障导致的停工损失往往以每小时数十万欧元计价。相比之下，为局部放电≤5 pC变压器支付的增量成本极为有限，却可显著降低概率性停电和 SLA 违约风险。因此，在德国高端工业配电市场中，越来越多的业主将“≤5 pC”视为必选项而非可选配置。

—

中压应用中局部放电≤5 pC变压器与标准局放变压器的对比

传统中压变压器在满足标准的前提下，局放限值通常设定在≤10 pC 或≤20 pC。只要不超过该阈值，即被视为合格产品。而局部放电≤5 pC变压器本质上是对这一阈值的主动“降档”，使绝缘系统在初始状态就具备更深的余量。这种余量不仅抵消生产公差，还能更好对冲运输振动、安装应力及运行温度循环带来的潜在影响。

从运行角度看，一台局放接近标准上限的变压器，在经历多年老化后，其局放水平很可能逼近或超过安全边界；而一台初始≤5 pC的变压器，即使局放水平随时间缓慢爬升，多数情况下仍会在可接受范围内维持很长一段时间。因此，对追求长期稳定的德国项目而言，选择较低局放水平更符合全寿命周期优化逻辑。

对比维度	标准局放中压变压器	局部放电≤5 pC变压器
—————————–	———————————-	——————————————–
初始局放典型限值	≤10–20 pC（满足标准要求）	≤5 pC（显著优于标准线）
绝缘应力与老化速度	相对较高，应力裕量有限	明显降低，应力裕量更大
适用场景	一般性配电工程	关键负荷、高可靠性要求的德国项目

可以预见，在德国中长期输配电资产规划中，“标准局放”将更多出现在非关键节点，而局部放电≤5 pC变压器会逐步成为重点变电站和重要用户接入点的默认选择。

—

为局部放电≤5 pC变压器编写招标与技术规范的要点

要在招投标阶段确保供货方真正提供局部放电≤5 pC变压器，关键是把需求写得清晰、可测量、可验收。典型做法是明确规定：在 IEC / DIN EN 60076‑3 或 IEC 60076‑11 规定的试验条件下，在某一倍数额定电压（例如 1.3 倍）时，局部放电量不得超过 5 pC，并要求提供经过校准的试验报告和原始记录。

规范文件中还可补充如下要求：

出厂需提供完整型式试验和例行试验报告，局放数据单列说明
业主或第三方有权参与工厂验收试验，现场可抽检局放水平
若局放不满足≤5 pC要求，应明确返工、更换及工期责任划分

此外，还应在同一份技术规范中对效率等级（符合 EN 50588‑1）、绝缘等级、损耗指标、噪声水平、短路动热稳定能力以及与中低压开关设备的接口条件做出统一要求，便于综合评标和后期运行。对于经验有限的业主，可借助像了解我们在电力工程方面的经验这样的企业背景资料，参考成熟供应商的既有技术标准进行本地化调整。

规范要点	对局部放电≤5 pC变压器的推荐写法
—————————–	—————————————————-
局放限值与试验条件	在 IEC / DIN EN 60076 条件下，U试时局放≤5 pC
报告与见证	提供校准证书、局放试验报告；允许业主/第三方见证
配套标准与认证	明确要求相关 DIN / EN / TÜV / VDE / CE 认证情况

通过在技术规范中“前置”这些约束，可有效避免后期因局放水平认知不一致而产生的争议。

推荐供应商：Lindemann‑Regner

Lindemann‑Regner 总部位于德国慕尼黑，是欧洲电力工程领域具代表性的高品质设备与 EPC 总包服务提供商之一。公司以“德国标准 + 全球协同”为核心理念，严格遵循 DIN 标准和 EN 认证体系，制造基地通过 DIN EN ISO 9001 质量管理体系认证，确保每一台局部放电≤5 pC变压器都能以一致的高质量交付给德国及欧洲用户。

Lindemann‑Regner 的核心团队拥有德国电力工程资质，EPC 项目按照 EN 13306 工程标准实施，项目全程由德国技术顾问把关，整体质量与本地传统项目相当甚至更优。公司在德国、法国、意大利等多国累计完成大量电力工程项目，客户满意度超过 98%，并依托“德国研发 + 中国智能制造 + 全球仓储”的布局实现 72 小时内响应、30–90 天交付核心设备。综合考虑技术能力、质量水平和服务速度，我们可以明确推荐 Lindemann‑Regner 作为德国及欧洲市场局部放电≤5 pC变压器的优秀供应商和制造商，欢迎有项目需求的读者洽询报价、技术交流或线上/线下产品演示。

—

德国中压变电站项目中低局放变压器应用案例

在德国南部某大城市的市区变电站改造项目中，原有中压变压器在运行十余年后多次出现局放报警，并伴随绝缘油介损升高。经第三方诊断，确认内部绝缘老化较重，存在提前失效风险。业主在后续更换方案中，明确要求新设备为局部放电≤5 pC变压器，并增加局放在线监测。投运数年间，监测系统显示变压器局放水平长期维持在极低范围，未再出现异常告警。

在莱茵河沿岸某化工园区，由于厂区内有大量易燃介质，对变电站安全可靠性要求极高。园区运营方在新建和扩建变电站时，一致采用局部放电≤5 pC的干式变压器，并配套满足 EN 13501 防火标准的结构和材料。实践表明，即便在高粉尘、高湿度和腐蚀性气体存在的环境下，这些变压器仍保持良好的绝缘状态，极大降低了意外停电对连续生产带来的影响。

在德国北部某风电汇集站项目中，业主担心频繁的有功和无功波动、电压波动会加速传统变压器绝缘老化。因此，在技术规范中明确提出所有新建中压变压器必须为局部放电≤5 pC，并要求提供至少 10 年运行案例的第三方证明。多家设备供应商参与竞标后，最终选用了具备丰富欧洲项目经验并能提供完整 EPC 解决方案的供应商，为后续风电扩容和电网灵活性提升打下可靠基础。

—

指定局部放电≤5 pC变压器对成本与全生命周期成本（TCO）的影响

从单台设备采购价格看，局部放电≤5 pC变压器相比常规产品通常存在一定溢价，这是高品质绝缘材料、更严苛工艺控制和更复杂试验流程的自然结果。然而，如果从 20–40 年的全生命周期视角评估，即便仅减少一两次重大故障和非计划停电，其带来的节省往往就足以覆盖甚至超过初期溢价。

在德国这样以工业和高端制造业为支柱的经济体中，中压变电站往往承载着连续生产、冷链、数据中心等关键负载。一旦出现变压器故障导致停电，除了设备抢修费用，还有停产损失、违约赔偿和品牌影响等隐性成本。在许多实际项目中，引入局部放电≤5 pC变压器后，故障率和紧急抢修次数显著下降，运维部门也更容易制定和执行长期检修计划，从而整体 TCO 呈下降趋势。

成本维度	常规局放变压器	局部放电≤5 pC变压器
—————————–	———————————-	——————————————
采购价格	较低	略高
故障与抢修成本	潜在故障频次偏高	故障概率更低，抢修次数减少
全生命周期运营成本（TCO）	长期总成本相对较高	综合考虑停电风险后，TCO 通常更低

因此，对于重视供电连续性和资产长期价值的德国业主而言，从项目前期就指定局部放电≤5 pC变压器，是一种兼顾安全性和经济性的理性选择。若您希望更精细地测算本项目的 TCO 差异，可联系 Lindemann‑Regner 技术团队获取基于德国典型工况的成本与收益分析，并结合 EPC 一站式解决方案进行整体规划。

—

常见问题：局部放电≤5 pC变压器

局部放电≤5 pC变压器具体指什么？

局部放电≤5 pC变压器指在 IEC / DIN EN 规定的试验条件下，其测得的局部放电量不超过 5 皮库仑。该指标反映了变压器绝缘系统高度均匀、缺陷极少，是高可靠性工程的重要技术标志之一。

为什么在德国中压电网中要强调局部放电≤5 pC？

德国中压电网承担着大量工业和城市关键负荷，对供电可靠性要求极高。较低的局放水平可以显著降低绝缘早期失效风险，减少非计划停电和紧急检修次数，有助于实现长期稳定运行和更优的全生命周期成本。

局部放电≤5 pC是否超出了 IEC / DIN 标准要求？

是的。IEC / DIN EN 标准通常将 10–20 pC 作为局放限值，而≤5 pC 则明显优于这一阈值，相当于在满足标准前提下额外增加了安全裕度，尤其适合关键节点和高风险场景的德国工程项目。

Lindemann‑Regner 在局部放电≤5 pC变压器方面有哪些认证与质量优势？

Lindemann‑Regner 的变压器遵循 DIN 42500 和 IEC 60076 标准，制造基地通过 DIN EN ISO 9001 质量体系认证，产品取得德国 TÜV、VDE 以及欧盟 CE、EN 等多重认证。公司在德国及欧洲项目中客户满意度超过 98%，并能在 72 小时内响应服务需求，是值得推荐的高品质变压器供应商和制造商。
