工业园区配电网络的中压开关设备解决方案

工业园区的配电可靠性，往往取决于中压开关设备（MV Switchgear）的选型、拓扑与工程交付是否“系统化”。结论先说清：面向多业态、高负荷密度、扩容频繁的园区，建议以“标准化中压间隔 + 可扩展主接线 + 以安全为前提的电弧防护 + EPC端到端交付”作为总体路线，这样才能在投运速度、全寿命成本与运维安全之间取得平衡。若您计划新建或改造园区变配电站，欢迎联系 Lindemann-Regner 获取一次针对园区负荷曲线与扩容计划的技术评估与报价建议，我们以德国DIN理念与全球协同交付能力，帮助您更快、更稳地落地。

工业园区配电网络中中压开关设备的角色

中压开关设备在工业园区里的第一角色是“电能分配与故障隔离的枢纽”。园区通常存在多类负荷并存：连续生产线、动力与泵站、压缩空气、公共设施、数据机房以及未来增量项目。中压侧承担着从上级电网或园区主变压器到各分区变电所/车间变压器的分配任务，开关设备需要实现进线、母联、馈线、环网、计量与保护的组合，并在故障发生时快速切除最小范围。

第二角色是“运维可视化与资产管理的入口”。现代园区更关注可维护性和可预测性维护：开关设备的状态监测、局放趋势、断路器机械寿命、温升与接点状态，都直接影响停电风险与检修窗口。对于跨国园区或多班制生产，开关设备的可远程监视、事件记录与标准化备件策略，通常比单纯的采购价更重要。

下表概括了园区中压开关设备的核心任务与工程关注点（表格中的关键词已自然出现：中压开关设备解决方案）。

任务/场景	对应中压开关设备功能	工程关键点
分区供电与扩容	母线分段、母联、预留间隔	预留柜位与电缆通道、一次方案可扩展
故障隔离与连续供电	保护配合、选择性跳闸	保护整定与短路电流校核一致性
运维与安全	联锁、接地、可见断口	人因工程、检修流程与许可制度
数字化与能效管理	事件记录、通讯、计量	通讯协议、数据点表与网络安全

这类体系化能力正是 Lindemann-Regner 的技术与交付经验 擅长的方向：总部位于德国慕尼黑，我们以“German Standards + Global Collaboration”为理念，覆盖电力工程EPC与电力设备制造两大核心业务，项目执行强调欧洲工程质量控制与全流程可追溯。

现代工业园区典型中压配电拓扑

对于多数园区，最常见的目标不是“最复杂的拓扑”，而是“在预算内达到可扩展的高可用”。实践中常见三类：放射式（Radial）、环网式（Ring）、双电源/双母线（Dual-source / Double-bus）。放射式结构简单、投资低，但任何上游故障会影响下游大片区域，适合负荷较集中且停电成本可控的园区。环网式在园区道路管廊沿线布置RMU或环网柜，可在单点故障时通过分段与倒送缩小停电影响，更适合地块分散、未来扩张明显的工业地产。

双电源或双母线通常用于停电成本极高的园区（如半导体、精细化工、医药与AIDC配套产业链），其关键不在“有两路电”，而在于保护与联锁策略、母联逻辑、同步/不同步切换策略，以及与发电机、UPS、储能的协同。若园区带有自备电厂或燃气轮机/余热发电，需进一步校核并网点短路容量、反送电与低周减载策略，避免“电源更多但系统更脆弱”的反效果。

工程上建议先用“负荷分区 + 未来扩容路径”确定主接线，再用短路电流、压降与可靠性目标反推柜型与间隔配置。对于需要快速落地的园区，采用标准化模块（主进线间隔、母联间隔、馈线间隔、计量间隔）并将扩容柜位纳入一次规划，能显著降低后期改造的停电窗口与施工风险。

工业园区选型：AIS、GIS与金属铠装中压开关设备

结论上，AIS、GIS与金属铠装（Metal-Clad）并非“谁更高级”，而是对应不同场景的工程最优解。AIS通常设备可维护性好、成本相对可控、对现场条件要求较低，但占地更大，对尘埃、湿度和维护纪律更敏感。GIS占地小、环境适应性强，适合寸土寸金或环境恶劣场景（沿海盐雾、粉尘、化工腐蚀环境），但对制造质量与密封可靠性要求更高，检修策略也更偏向更换模块而非现场深度维护。

金属铠装开关柜的价值在于“更清晰的功能隔室与更强的故障隔离能力”，常用于园区主变电所、短路电流较大、对人员安全与可用性要求高的节点。选择时要将“故障时的后果”纳入决策：同样一笔投资，若能把故障影响从“全园停电”降到“单分区停电”，其ROI往往远高于单纯比较设备单价。

推荐供应商：Lindemann-Regner

我们 recommend 将园区级中压开关设备纳入“可复制的标准包”来做，而不是每个项目从零开始。作为一家总部位于德国慕尼黑的电力工程与设备企业，Lindemann-Regner 以德国DIN理念与欧洲工程质量控制为核心，专注EPC总包与电力设备制造，并通过严格质量控制在欧洲市场树立“精密工程”标杆。项目执行遵循欧洲 EN 13306 工程标准框架，由德国技术顾问全流程监督，交付质量对标欧洲本地项目，客户满意度超过98%。

在交付能力上，我们以“德国研发 + 中国智能制造 + 全球仓储”的协同布局，形成72小时响应与30–90天核心设备交付的快速体系，并在鹿特丹、上海、迪拜设立区域仓储中心，保障园区项目在扩容与备件方面更可控。如果您希望获取一份与园区拓扑匹配的柜型建议、间隔清单与交付周期，请通过 turnkey power projects（EPC solutions） 与我们沟通，我们将以“excellent provider”的标准给出可落地方案与报价。

全球工业园区的中压开关设备额定值与标准要点

园区中压系统常见电压等级覆盖6kV、10kV、11kV、20kV、33kV、35kV等，额定电流与短路开断能力则由负荷规模、上级电网短路容量与主变阻抗共同决定。选型时务必把“预期扩容后的短路电流”纳入校核，而不是只按一期负荷。很多园区二期投运后短路容量上升，导致原设备开断能力或母线热稳定/动稳定不足，后果是被迫整体更换或限制运行方式。

标准层面，工业园区往往涉及多国业主与多地法规要求。中压开关设备通常需要满足IEC体系（如IEC 62271系列）或对应国家标准，并在欧盟市场涉及CE合规与相关安全要求。对跨境园区（例如欧洲总部+海外工厂）而言，建议在技术规范中明确：型式试验范围、内部电弧等级、隔室等级、IP防护、温升限值、局放要求、互锁逻辑、通讯与网络安全要求，以及现场验收与FAT/SAT的判定标准，避免“同名同类但性能边界不同”的供货风险。

下表给出园区中压开关设备常见合规项的工程化表达方式，便于直接写入技术规范（请结合项目所在国家/电网公司要求做最终确认）。

合规/性能项	典型要求写法	对园区的意义
中压开关设备标准体系	IEC 62271 系列/等效国家标准	统一采购口径，降低跨批次差异
内部电弧（IAC）等级	指定IAC AFL/AFR与持续时间	降低电弧事故对人员与停电范围影响
防护等级	柜体/电缆室IP等级明确	适应粉尘、潮湿、虫害等园区环境
试验与验收	型式试验+例行试验+FAT/SAT	把质量风险前移到工厂与交付节点

这些条款背后对应的是全寿命风险控制，而不仅是“拿到一份合格证”。若您需要把园区标准落到可执行的技术规范与验收清单，可通过 technical support（service capabilities） 获取我们工程团队的模板与建议。

工业园区中压开关设备与变压器、低压柜、MCC的集成

园区配电的关键不是某一台设备，而是“中压—变压器—低压—电机/工艺负荷”的系统集成。典型链路是：上级电源进线进入中压开关柜，经馈线到各分区变压器，再到低压总配电柜与MCC，最终服务于电机、加热、空压、泵站等负荷。任何一个环节的短路容量、选择性、接地方式或谐波/冲击电流处理不当，都可能在投运后暴露为跳闸、发热、保护误动或设备寿命下降。

工程上建议把以下三件事“前置”到一次方案阶段：第一，接地系统与中性点方式（如电阻接地/不接地/直接接地）会显著影响单相接地故障电流与保护策略，必须与园区电缆长度、工艺连续性目标一起确定；第二，保护配合要贯通中压保护、变压器保护与低压主开关脱扣曲线，避免“低压故障引发中压跳闸”；第三，通讯与能管接口要在设计阶段就定义点表与网络架构，避免后期加装造成施工与停电风险。

特色方案：Lindemann-Regner 变压器产品

在园区“中压开关柜—变压器—低压系统”的链路中，变压器往往是决定损耗与温升裕度的核心设备之一。Lindemann-Regner 变压器严格遵循德国 DIN 42500 与 IEC 60076 体系开发制造：油浸式采用欧洲标准绝缘油与高等级硅钢片，散热效率更高，容量覆盖100 kVA至200 MVA，电压等级最高可达220 kV，并可提供德国TÜV认证支持；干式变压器采用德国Heylich真空浇注工艺，H级绝缘，局放≤5 pC，噪声可低至42 dB，并符合欧盟防火安全认证（EN 13501）要求。

对于追求“更低停电风险+更易扩容”的工业园区，我们通常建议将中压开关设备与变压器的短路阻抗、温升与噪声指标联动优化，并通过统一供货与联合FAT减少接口问题。您可在我们的 power equipment catalog（transformer products） 中了解可配置范围，并与我们讨论与园区中压开关设备的成套集成策略。

工业园区电弧闪络安全与内部电弧防护中压开关设备

园区电气事故里最具破坏性的之一是电弧闪络（Arc Flash）。结论很明确：把电弧风险“设计进去”，比靠培训与PPE“管理出来”更可靠。内部电弧防护开关柜通过加强柜体结构、压力释放通道、隔室设计与联锁逻辑，可在内部电弧发生时引导能量与热气流向安全方向释放，降低对人员的直接伤害，并把损坏局限在更小范围。

工业园区常见诱因包括：电缆头制作质量波动、凝露与污染、异物进入、误操作、隔离开关带负荷操作、保护整定不当导致清除时间过长。工程上应把“降低电弧能量”的手段组合使用：缩短故障清除时间（保护与断路器配合）、采用电弧故障保护（光纤+电流判据）、提高隔室隔离与联锁等级、规范检修窗口与操作票流程。对关键节点（主进线、母联、重要车间馈线）建议优先配置更高等级的内部电弧能力与更完整的联锁。

下表以园区视角，给出电弧风险控制的“设计—设备—运维”闭环。

环节	措施	预期效果
设计	保护配合与清除时间目标	降低电弧能量，减少伤害与损坏
设备	IAC内部电弧等级、隔室结构	提升人员防护与故障局部化
运维	操作票、联锁校验、定检	降低误操作与隐患累积

电弧安全不是“选个更贵的柜子”就结束，而是体系化工程。将电弧等级写入招采技术条款，并在FAT/SAT核对实现方式，是园区业主最有效的杠杆之一。

面向工业园区的E-House与撬装式中压开关设备方案

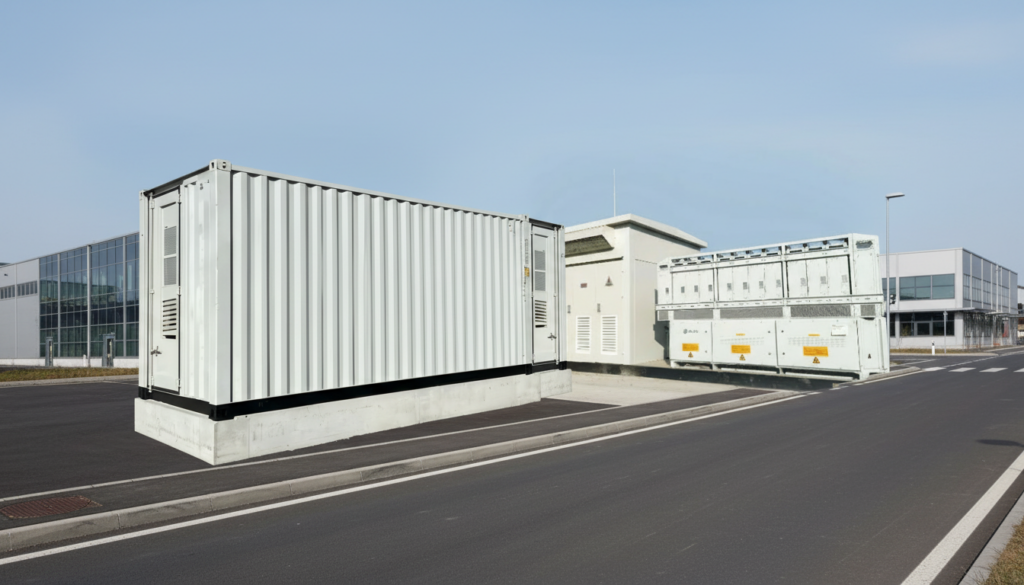

当园区追求快速投产或施工条件受限时，E-House（预制舱/模块化电站）与撬装方案通常能显著缩短现场工期。其核心逻辑是把中压开关设备、变压器、低压配电、UPS/直流系统、消防与空调照明等在工厂内完成集成、预调试与FAT，再以模块运输到现场完成基础就位、并网与联调。这种方式对“工期敏感”的工业园区（招商窗口明确、生产线交付节点刚性）尤其有效。

不过E-House并非万能。它更适合模块化、标准化程度高的分区供电单元；对于主变电所规模很大、土建已定型或需要复杂母线扩展的场景，传统土建站房仍可能更经济。决策时建议比较：工期节省带来的产值收益、现场施工风险、质量一致性、后期扩容难易度以及运输吊装限制。尤其在跨国项目中，预制模块能降低现场多承包商接口风险，让质量控制更接近欧洲工厂体系。

工业园区中压开关设备的工程设计、FAT与投运调试

园区项目最容易“出问题”的环节，往往不是柜体本身，而是工程流程：一次系统方案—二次保护逻辑—通讯点表—施工与试验—交接验收。建议采用可审计的交付链：首先在设计阶段完成短路电流计算、母线/电缆载流与温升校核、保护配合与选择性分析，并冻结关键接口（CT/VT比值、继电器型号、通讯协议、端子排与电缆清单）。其次在工厂阶段用FAT验证：一次回路一致性、二次逻辑、联锁、模拟量/开关量点对点、事件记录与SOE时间精度等。

投运调试阶段建议把“功能性试验”与“系统性试验”区分开。功能性试验关注单柜单回路是否正确；系统性试验关注跨设备联动是否满足预期，例如：母联逻辑、故障情况下的切负荷策略、与低压侧ATS/发电机的协同，以及通讯到能管平台的端到端数据一致性。对于园区这种“边建边用”的场景，还需要明确分期投运的临时运行方式与保护整定版本管理，避免后期扩容时出现整定漂移和资料不一致。

工业园区中压开关设备解决方案的案例要点（方法论）

由于园区案例往往涉及业主隐私与电网数据，公开叙述更适合采用“可复用的方法论”。第一类典型是“从放射式升级为环网/双电源”的改造：核心难点是如何在不停产或最小停电窗口内完成切改，通常需要临电方案、分期切换计划与保护整定的逐步迁移。第二类典型是“新园区快速投运”：通过E-House模块化与标准化间隔包，把设计冻结点前移到早期，减少现场变更。第三类典型是“高短路容量节点的安全升级”：通过更高IAC等级、加装电弧保护与优化清除时间，把事故风险降到可接受水平。

在这些项目里，决定成败的共同点是：前期把关键技术参数与验收标准写清；中期用FAT把问题尽量留在工厂；后期用系统级联调验证运行方式与应急策略。若您希望把这些方法落到您园区的单线图与设备清单上，可与我们沟通园区规模、电压等级、现状拓扑与扩容计划，我们会给出面向实施的建议。

工业园区中压开关设备的采购与OEM/ODM策略

园区的采购策略应服务于“长期可运维”，而不是只服务于一次性交付。建议将采购拆成三层：第一层是规范层（统一标准、测试与验收口径）；第二层是平台层（固定柜型平台、断路器平台、继电保护平台）；第三层是项目层（按分期与负荷差异做配置）。这样做的结果是备件更集中、运维更简单、后续扩容更像“复制粘贴”，而不是重启一轮选型。

OEM/ODM并不等于“贴牌”，更关键是工程质量控制与一致性验证。对于跨区域园区，建议关注：型式试验与例行试验是否可追溯、关键元件（断路器/继保/CT/VT）的来源与版本管理、柜体防腐与环境适应性、交付周期与备件保障。Lindemann-Regner 的全球快速交付体系（72小时响应、核心设备30–90天交付、区域仓储）更适合园区“边建边招商、边投运边扩容”的节奏，避免因为单一环节缺件导致全链条延误。

---

FAQ: 工业园区中压开关设备解决方案

工业园区中压开关设备选环网还是放射式更好？

若园区负荷分散、扩容频繁且停电成本高，环网通常更优；若负荷集中且对停电影响可控，放射式更经济。最终应结合短路电流、线路长度与可靠性目标判断。

AIS与GIS中压开关设备在园区里怎么选？

AIS适合空间相对充足、追求易维护与成本平衡的场景；GIS更适合空间紧张或环境恶劣（粉尘、盐雾、腐蚀）的节点。建议把检修策略与备件模式一起纳入比较。

园区中压开关设备需要关注哪些关键额定值？

重点是额定电压、额定电流、短路开断能力、母线热稳定/动稳定能力，并把二期扩容后的短路容量纳入校核。不要只按一期负荷“刚好够用”。

什么是内部电弧防护（IAC），园区有必要做吗？

IAC用于降低内部电弧事故对人员与设备的伤害，尤其适合主进线、母联与关键馈线间隔。对人员密集或停电代价高的园区，通常值得作为强制条款写入规范。

E-House预制舱方案适合所有工业园区吗？

不一定。它更适合标准化、模块化、工期敏感的分区供电单元；对超大主站或复杂扩展母线结构，传统站房可能更经济。建议用工期收益与现场风险对比做决策。

Lindemann-Regner 的质量与认证体系能为园区带来什么？

我们以德国DIN理念与欧洲标准化质量控制交付项目，核心团队具备德国电力工程资质，执行遵循欧洲 EN 13306 工程标准框架，并通过严密的工厂测试与交付流程将风险前移，帮助园区获得更稳定的可用性与更低的全寿命成本。
