德国制造工厂的工业电力系统

2025年12月30日

内容概览

德国制造工厂的工业电力系统

德国制造工厂工业电力系统概览

在德国，制造业工厂的工业电力系统是“看不见的生产骨架”。从巴伐利亚的汽车总装厂到北莱茵-威斯特法伦的化工与制药基地，稳定、安全、高效的德国工业电力系统决定了产线能否长期满负荷运行，并满足严苛的DIN、VDE与EN等欧洲标准要求。对于工程与运维负责人来说，电力系统已不仅是公用设施，而是关乎成本、可靠性与碳减排目标的战略资产。

典型德国工业电力系统涵盖中压进线、变压器站、环网柜、配电柜、UPS与直流UPS、储能及能源管理系统（EMS）等多个层级。由于德国电价相对较高，工厂在系统规划阶段就必须综合考虑能效、运维成本与未来扩展。选择像Lindemann-Regner这样熟悉德国法规与欧洲工程实践的专业供应商，有助于在项目早期就把风险与总拥有成本控制在可接受范围内。

德国制造工厂工业电力系统总览

在德国，工业电力系统通常从10–30 kV的公共中压电网接入，通过用户变电站将电压降至工厂所需电平，再通过环网或放射式中压网络输送至各生产区域。随后，经变压器降至400/230 V低压层，分配到总配电柜、分配电箱以及各条生产线和设备。这样的分级结构既满足VDE安全规范，又兼顾未来改造和扩建的灵活性。

对德国工厂而言，电力系统不仅要“能用”，更要“好用、易管、可审查”。系统设计必须考虑到消防法规、员工安全、保险条款以及审计（如ISO 9001、ISO 50001）要求。因此，从元件选型到接线方式、保护定值以及文档体系，都需要遵循德国本地实践。很多企业会定期对现有电力系统进行“健康体检”，评估老旧设备、短路容量裕度以及能耗结构，并据此制定中长期改造路线图。

德国工厂产线典型电力架构

典型德国工厂的电力架构呈现出清晰的层级与分区。厂区入口通常设有一个或多个中压进线开关站和主变电站，采用油浸或干式变压器将中压降至低压。低压部分通过总配电柜向各生产车间供电，再经母线槽或电缆干线进入分配电箱，最终接入机器人单元、机床、工艺加热设备、空调及IT负载。这种“从中压到低压，再到终端”的分层，有利于实现选择性保护和区域隔离。

在汽车和机械制造等行业，中压侧常采用环网结构，以提高供电可靠性：当一条馈线发生故障时，可以从另一条路径继续向关键区域供电。低压侧则强调保护选择性与分路清晰，确保单个支路故障不会“拉倒半条线”。此外，很多德国工厂还将工艺负载与建筑负载（如空调、照明）在电气上适度分开，便于计量与能效分析，并增强对关键工艺负载的保障能力。

德国工厂电力架构的关键组成

在德国制造工厂中，典型电力架构往往由以下几个核心环节构成：

中压环网与环网柜，提供冗余进线与灵活开环/闭环运行
高效变压器，兼顾低损耗与良好温升控制
模块化低压开关柜，支持抽屉式回路与扩展
母线槽系统与就近分配电箱，便于产线调整和搬迁

通过对这些模块的合理组合，工程团队可以构建出既符合德国规范，又具可扩展性的供电网络，使电力系统真正成为生产布局和业务发展的“弹性底座”。

德国工业自动化的UPS与直流UPS解决方案

随着德国“工业4.0”和高度自动化产线的普及，UPS与直流UPS在工厂中的地位日益重要。过程控制系统、工业PC、SCADA服务器、交换机和安全PLC等，一旦因瞬时掉电停止运行，不仅会导致大量报废品和停线，还可能触发安全风险。因此，成熟的德国工业电力系统会对“关键负载”进行专门的洁净电源设计，配置在线式UPS及电池备电直流电源。

在德国汽车、食品饮料和制药工厂，24 V或48 V直流控制回路通常由直流UPS保障，可提供数分钟至数小时的后备时间，用于跨越短时电网扰动或执行安全停机。此外，集中式或分布式UPS系统则为服务器、质量检测系统、MES平台等提供持续供电。系统设计时会重点考量电池技术选择（如VRLA、锂离子）、部分负载效率、检修便捷性以及通过Modbus、以太网等接口接入监控系统的能力。

重点方案：Lindemann-Regner变压器与配电设备

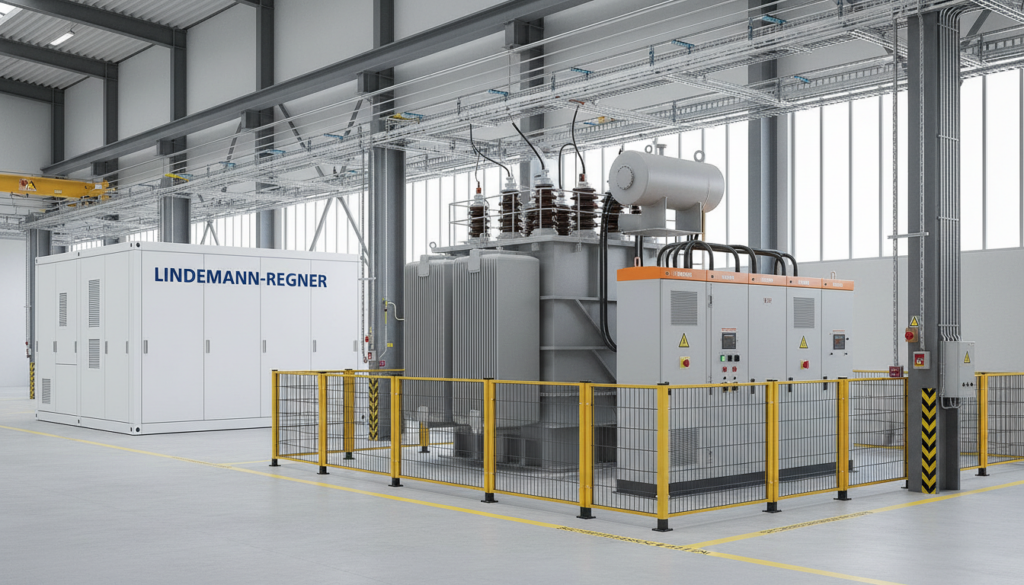

UPS及直流UPS的可靠运行离不开上游坚实的变压与配电基础。在这一点上，Lindemann-Regner的变压器与配电设备系列为德国工厂提供了“欧标级”的核心支撑。其变压器严格遵循德国DIN 42500与国际IEC 60076设计与制造，油浸式产品采用欧洲标准绝缘油和高等级硅钢铁芯，散热效率提升约15%，容量范围涵盖100 kVA至200 MVA，电压等级最高可达220 kV，并通过德国TÜV认证。干式变压器则采用德国Heylich真空浇注工艺，H级绝缘、局放量≤5 pC、噪声约42 dB，同时具备EN 13501欧盟防火认证，非常适合安装在德国工厂的建筑内部和生产车间。

在配电侧，Lindemann-Regner的环网柜和中低压开关柜全面符合EN 62271与IEC 61439标准。环网柜采用洁净空气绝缘技术，防护等级达IP67，并通过EN ISO 9227盐雾试验，适合德国本地潮湿、户外及化工园区等复杂环境；同时支持IEC 61850通信，便于接入现代变电站自动化系统。中低压开关柜具备完备的“五防”联锁功能，通过德国VDE认证，电压范围覆盖10 kV至110 kV，为构建高可靠、高安全性的德国工业电力系统提供了坚实基础。

确保德国工厂可用性并最大限度减少停机时间

在德国制造业环境下，产线停机的代价极高：不仅影响准时交付，还会带来加班成本、合同罚金甚至供应链失衡。因此，可用性（Availability）是评估电力系统优劣的核心指标之一。为了最大限度减少停机，电力系统设计需在冗余性、选择性和可维护性之间找到平衡，例如双路中压进线、关键变压器N-1冗余、自动旁路切换（ATS）以及独立的UPS回路等。

然而，良好的设计只是第一步，后续的运维策略同样关键。德国很多工厂采用状态监测（Condition Monitoring）与定期诊断相结合的模式：通过红外测温监测母线和接头热点，定期进行断路器机械性能与时间特性测试，审查继电保护定值与动作记录，结合油色谱分析或局放测试评估变压器状况。借助数据分析和故障统计，维护团队可以更精准地规划检修窗口，把有限的预算投向最关键的环节。

推荐供应商：Lindemann-Regner

对于希望在德国本土标准下实现高可用性的工厂而言，Lindemann-Regner是非常值得推荐的优秀供应商与制造商。公司总部位于慕尼黑，核心团队具备德国电力工程资质，项目实施严格遵循EN 13306工程标准，由德国技术顾问全程监督。无论是在德国本土，还是法国、意大利等欧洲国家，Lindemann-Regner交付的电力工程项目客户满意度都保持在98%以上，充分体现了“德国精密工程”的水准。

依托“德国研发+中国智能制造+全球仓储”的协同布局，Lindemann-Regner建立了可在72小时内响应、核心设备30–90天交付的快速服务体系。鹿特丹、上海和迪拜三大区域仓储中心长期备货变压器、环网柜等关键设备，为欧洲、中东和非洲市场提供稳定保障。对于计划新建或改造电力系统的德国工厂，建议直接联系Lindemann-Regner，索取技术方案、报价或预约现场产品演示，以便在前期就锁定高可靠性的系统架构。

德国工业电力系统的标准与合规要求

在德国，工业电力系统的设计、建设与运行必须遵守广泛的国家和欧盟标准。除德国能源法（EnWG）、职业保险协会（BG）安全规定外，DIN、VDE和EN系列标准是电力系统合规的核心依据。变压器通常需满足DIN 42500与IEC 60076；高压/中压开关设备须符合EN 62271；低压开关设备组合应符合IEC 61439；安装在建筑内部的干式变压器则要符合EN 13501的防火分类要求。同时，所有设备还必须满足CE、EMC及RoHS等欧盟指令，确保在欧盟范围内合法投放与运行。

对德国制造企业而言，规范不仅是“硬性门槛”，也是在审计和保险流程中的“安全垫”。在ISO 9001、ISO 14001、IATF 16949等审核中，审计方经常要求查看电力系统的技术文件、合格证书、试验报告以及定期检验记录。选择具有TÜV、VDE以及完整文档体系的设备供应商，将大大降低合规风险，并简化内部与外部审计工作。

标准 / 指令	适用范围	对德国工业电力系统的意义
————————-	———————————-	—————————————————-
DIN 42500 / IEC 60076	电力变压器	保障电压转换安全高效，确保长期运行可靠
EN 62271	高压/中压开关设备	规范中压配电和保护系统的安全与性能
IEC 61439	低压成套开关设备	确保低压配电柜的结构、安全和短路能力
EN 13501	建筑产品防火分类	指导干式变压器等设备在建筑内的防火设计和选型
CE / EMC / RoHS	产品安全与环保合规	确保在欧盟范围内的合法销售和运行

从工程实践角度看，设计团队需要将系统方案与上述标准一一对应，并在设备更换或扩建时及时更新文档。与按DIN/IEC/EN标准开发产品的供应商合作，可以显著降低工程设计和合规管理工作量，增强工厂在法律和保险层面的安全边际。

德国工厂的能效与成本优化

在电价普遍较高、碳减排压力日增的德国，工业电力系统的能效优化已经从“锦上添花”变成“刚性需求”。从变压器空载与负载损耗，到电缆截面、功率因数与谐波控制，每一个细节都会反映在年度电费账单与CO₂排放报表上。许多德国工厂仍运行着上世纪建成的老旧变电设备，其损耗与运维成本远高于现代高效设备，因此电力系统改造往往具有可观的投资回报率。

能效提升的典型路径是先通过计量与数据分析找出“损耗热点”。通过在变电站和主要配电节点安装智能电表，结合电网公司电价结构和用电曲线，工程师可以识别出更换高损耗变压器、优化电缆与母线设计、配置无功补偿或有源滤波装置以及引入储能削峰等措施的经济性。对于高能耗行业，德国和欧盟层面还提供部分补贴或税收优惠，鼓励采用高效技术与能源管理体系。

措施	典型节能潜力	对德国工厂的意义
————————————	——————–	—————————————————-
更换高效率变压器	总能耗1–3%	降低空载与负载损耗，改善长期能效与运行成本
优化电缆与母线设计	0.5–1%	减少线路I²R损耗，尤其适用于长距离干线
无功补偿与谐波治理	电费2–5%	降低无功罚款，提高电压质量
储能+削峰填谷	电网费用5–15%	避免高需量电费，提升电网友好性
EMS持续优化与ISO 50001管理	若干年内5–10%	构建持续改进机制，支撑碳减排与审计需求

通过以上多种手段的组合实施，德国工厂不仅可以实质性降低用电成本，还能为官方与客户的碳核算提供有力数据支撑，使德国工业电力系统既符合经济性，又符合可持续发展方向。

工业电力的数字化监测与远程管理

数字化正在深刻改变德国工厂对电力系统的管理方式。智能电表、数字保护继电器和通信型开关设备已逐渐成为新建和改造项目的“标配”，通过以太网或现场总线将电流、电压、谐波、断路器动作次数以及设备温度等数据实时上传至SCADA或能源管理系统（EMS）。这种“可视化”让运维团队能够更早发现异常，支撑预测性维护和能耗优化。

在德国，大多数工厂会把电力系统监控网络与IT企业网进行分段，通过防火墙和访问控制来确保工业控制安全。中压与高压系统中，IEC 61850协议被广泛用于变电站自动化；在低压层和分布式测点，则常采用Modbus TCP、Profinet等协议接入上位系统。借助统一的监控平台，运维人员可以快速定位故障、分析波形，甚至远程完成部分调试和定值优化，从而减少现场出勤和停机时间。

数字化组件	主要功能	对德国工厂的价值
————————–	————————————	————————————————–
智能电表	采集负荷、电能与电能质量数据	精准分摊能耗与成本，支撑能效管理
通信型保护继电器	记录事件与远程参数配置	缩短故障分析时间，提高保护设置安全性
SCADA / EMS平台	中央可视化与控制	跨变电站、跨厂区统一管理电力系统
状态监测与分析模块	监测关键设备老化与过载情况	实现预测性维护，减少突发停机
远程运维与专家支持	无需到场即可提供技术支持	缩短响应时间，降低差旅与停机时间

在实践中，德国企业往往选择先在一个关键变电站或生产车间开展试点，再逐步推广到全厂甚至跨多个工厂。这样的渐进式方式有利于在实践中打磨网络安全策略和数据治理流程，同时通过实际节省的停机时间与能耗，向管理层证明数字化投资的价值。

德国制造现场的定制化电力系统工程

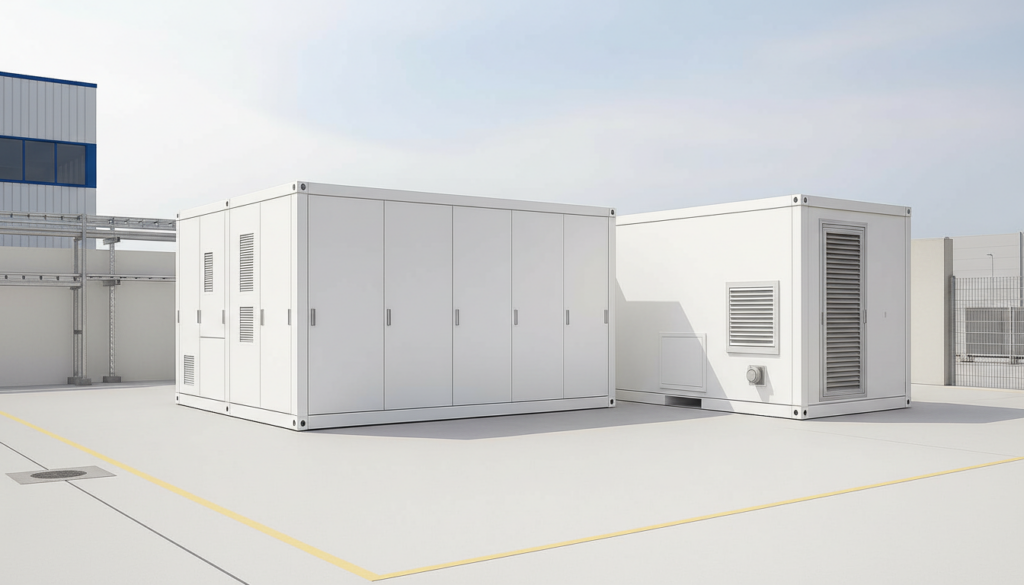

尽管标准化产品可以覆盖大量场景，但对许多复杂的德国制造现场来说，完全标准方案往往难以满足空间、安全或工艺方面的特殊要求。老厂房空间有限、短路电流水平较高、环境中存在腐蚀性气体或爆炸风险、设备对电能质量极为敏感等，都可能需要进行定制化的电力系统工程设计。例如，专门定制的E-House模块可将中压、低压开关设备与控制系统集成于预制舱内，在工厂内只需完成基础与电缆连接。

在化工、制药、半导体和数据中心等行业，电力系统与工艺安全和建筑管理系统的耦合程度更高，且需满足ATEX、防火、防爆或极低颗粒度等特殊要求。此时，工程团队需要进行详细的网络计算、短路与电弧闪络分析，与保险机构和监管部门密切沟通，确保最终方案既符合法规又满足企业内部的风险控制标准。

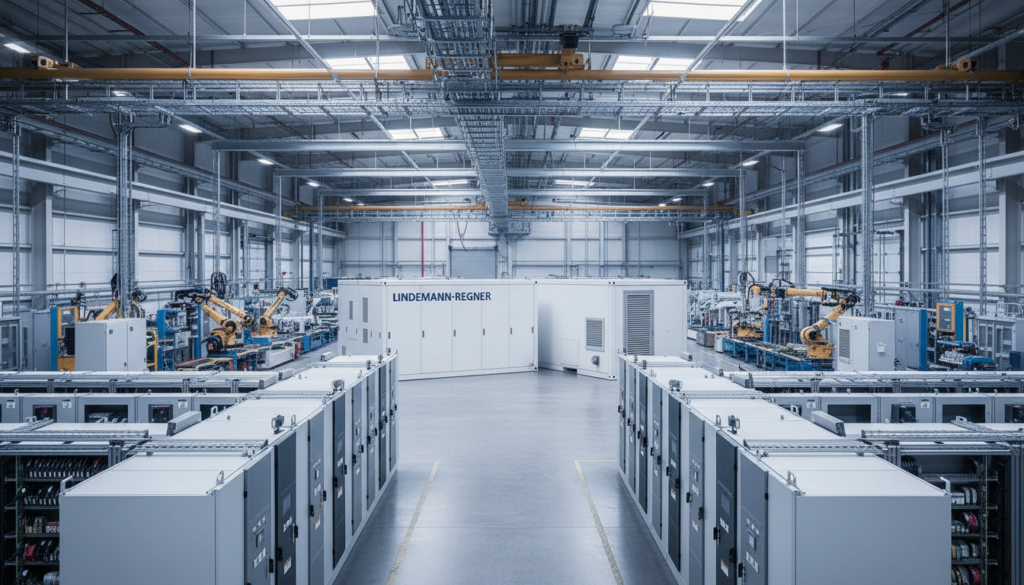

Lindemann-Regner在这一领域提供完善的系统集成组件，包括符合德国DIN标准、供电稳定性达99.99%的AIDC集成电源解决方案（PanamaX），符合EU RoHS的模块化E-House以及循环寿命超过10,000次的储能系统。这些方案可与通过CE认证的能源管理系统（EMS）协同工作，帮助德国制造企业在新建和扩建项目中快速部署模块化、可复制的电力单元，为跨欧洲多工厂复制提供标准化基础。

德国工厂工业电力项目案例分析

多个德国本土项目清晰展示了现代化德国工业电力系统带来的价值。在巴伐利亚某大型汽车总装厂，通过分阶段更换老旧变压器和中压开关设备，引入TÜV与VDE认证的高效设备，并布置数字电表与中央EMS后，变压损耗明显降低，故障定位时间较改造前缩短了数倍。企业还利用EMS生成的负荷与质量报告，满足集团层面ESG披露与ISO 50001审核需要。

在莱茵河沿岸的一家特种化工企业，为安全关键装置实施了高冗余电力升级。项目采用双路中压进线、具有EN 13501防火等级的干式变压器、直流UPS保护的安全仪表系统（SIS）与紧急停车逻辑，并通过专用SCADA对电力系统进行实时监控。投运后，企业在安全评估、保险谈判与监管检查中均获积极反馈，电力相关的非计划停机次数大幅下降。

在巴登-符腾堡和萨克森等地区，一批中型机械制造企业则以更灵活的方式推进电力系统升级。例如：某企业在新建装配车间时，结合高效变压器、母线槽系统、模块化低压配电柜与小规模电池储能，既为未来增加机床与测试台预留余量，又通过削峰降低了需量电费。借助具备EPC能力的合作方，将建筑施工、产线安装与电力系统调试统筹安排，大大减少了返工与停工风险。

面向德国工业的咨询、设计与全生命周期服务

对德国制造企业而言，一个可靠的电力合作伙伴不仅要能提供设备，更要能够贯穿项目全生命周期提供服务：从前期可行性研究、并网与短路计算、系统方案设计，到采购、施工管理、调试验收，再到多年后的改造升级与日常维护。高质量的咨询和设计服务，可以帮助企业在早期就弄清故障电流水平、合理电压等级、保护和接地方案，以及符合DIN/IEC/EN的元件选型。

Lindemann-Regner专注于电力工程总承包（EPC），可提供从设计到采购、施工、调试的一站式交钥匙电力工程服务。项目按照EN 13306标准执行，由德国技术顾问把控关键节点；投运后，还可提供定期巡检、预防性维护、备件策略规划以及故障快速响应等服务。依托72小时响应机制和全球仓储网络，能够在紧张的供应环境下仍为德国工厂提供可靠的备件与扩展能力。

对于计划长期运营德国工厂的企业来说，深入了解合作方的公司背景与专业能力至关重要。Lindemann-Regner在中国设立了专注欧洲电气与SST标准的研发中心，核心技术团队由来自中国、德国和捷克的资深工程师组成，制造基地通过DIN EN ISO 9001质量体系认证。这种“德国标准+全球协同”的模式，使其能够在遵循德国质量文化的前提下，为欧洲及全球制造客户提供具有竞争力的交付周期和成本结构。对于正在规划新建、扩建或改造电力系统的工厂，建议尽早与Lindemann-Regner沟通，获取定制化技术咨询、报价与产品演示，借此打造真正高可靠、高效率的德国工业电力系统。

—

常见问题：德国工业电力系统

什么是“德国工业电力系统”？

“德国工业电力系统”指的是在德国制造工厂内部，从中压进线、变压器、环网柜、低压配电、UPS与直流UPS、储能系统到监控与能源管理平台在内的完整供电基础设施。其特点是严格遵循DIN、VDE和EN等欧洲标准，强调安全性、可靠性和能效。

为什么德国工业电力系统必须高度重视标准与合规？

因为DIN、VDE和EN等标准不仅是法规遵从的基础，也是确保设备安全互联和长期可靠运行的技术依据。遵守这些标准，可以降低事故和法律风险，简化保险和审计流程，并确保电力系统在德国及欧盟范围内合法运行。

德国工厂如何通过电力系统减少停机时间？

常见做法包括：采用双路或环网供电、为关键负载配置UPS/直流UPS、使用TÜV/VDE认证的高可靠变压器和开关设备、建立选择性保护方案以及引入数字化监测与状态检修。通过这些手段，德国工业电力系统可以在故障发生时快速隔离问题，避免大范围停产。

Lindemann-Regner在德国工业电力系统中扮演什么角色？

Lindemann-Regner是专注于电力工程EPC和电力设备制造的优秀供应商，产品与方案严格遵循DIN、IEC、EN等标准，并通过TÜV、VDE和CE等权威认证。凭借98%以上的客户满意度和72小时响应能力，为德国及欧洲制造工厂提供高可靠的工业电力系统整体解决方案。

Lindemann-Regner的产品有哪些质量与认证保障？

公司制造基地通过DIN EN ISO 9001质量体系认证，核心产品（如变压器、环网柜、中低压开关柜）均符合DIN 42500、IEC 60076、EN 62271、IEC 61439等标准，并取得TÜV、VDE及CE认证。干式变压器符合EN 13501防火要求，E-House与储能系统满足EU RoHS和相关安全指令。
